| Τύπος ινών: | G.652D / G657A1 | Αριθμός φυτικών ινών: | 8 πυρήνες |
|---|---|---|---|
| Εξωτερικός Τζακ: | Π.Ε | Χρώμα: | Μαύρος |
| Επισημαίνω: | καλώδιο οπτικών ινών 8 πυρήνων,8 Κεντρικό εξωτερικό καλώδιο ινών,Μη θωρακισμένο καλώδιο οπτικών ινών |
||

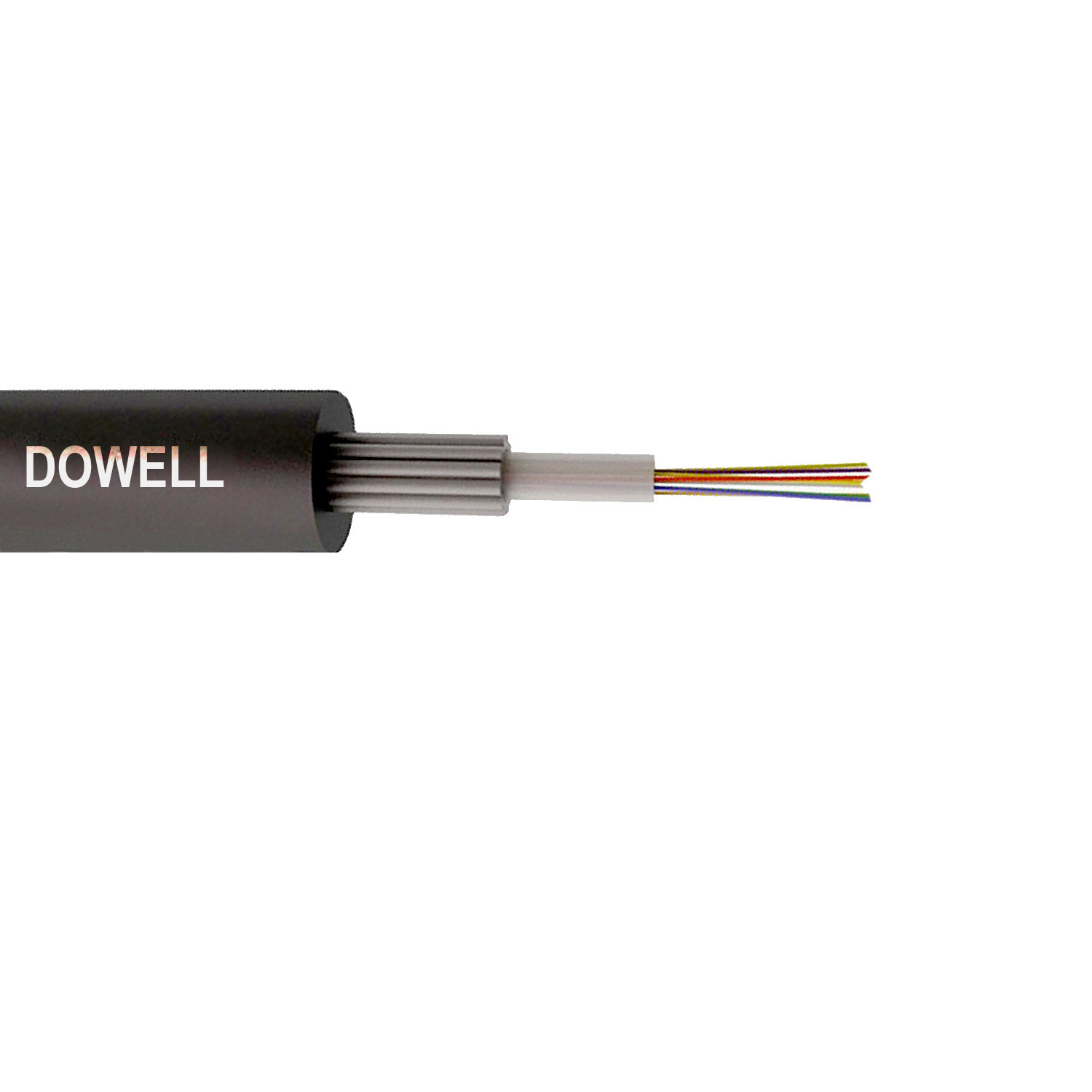

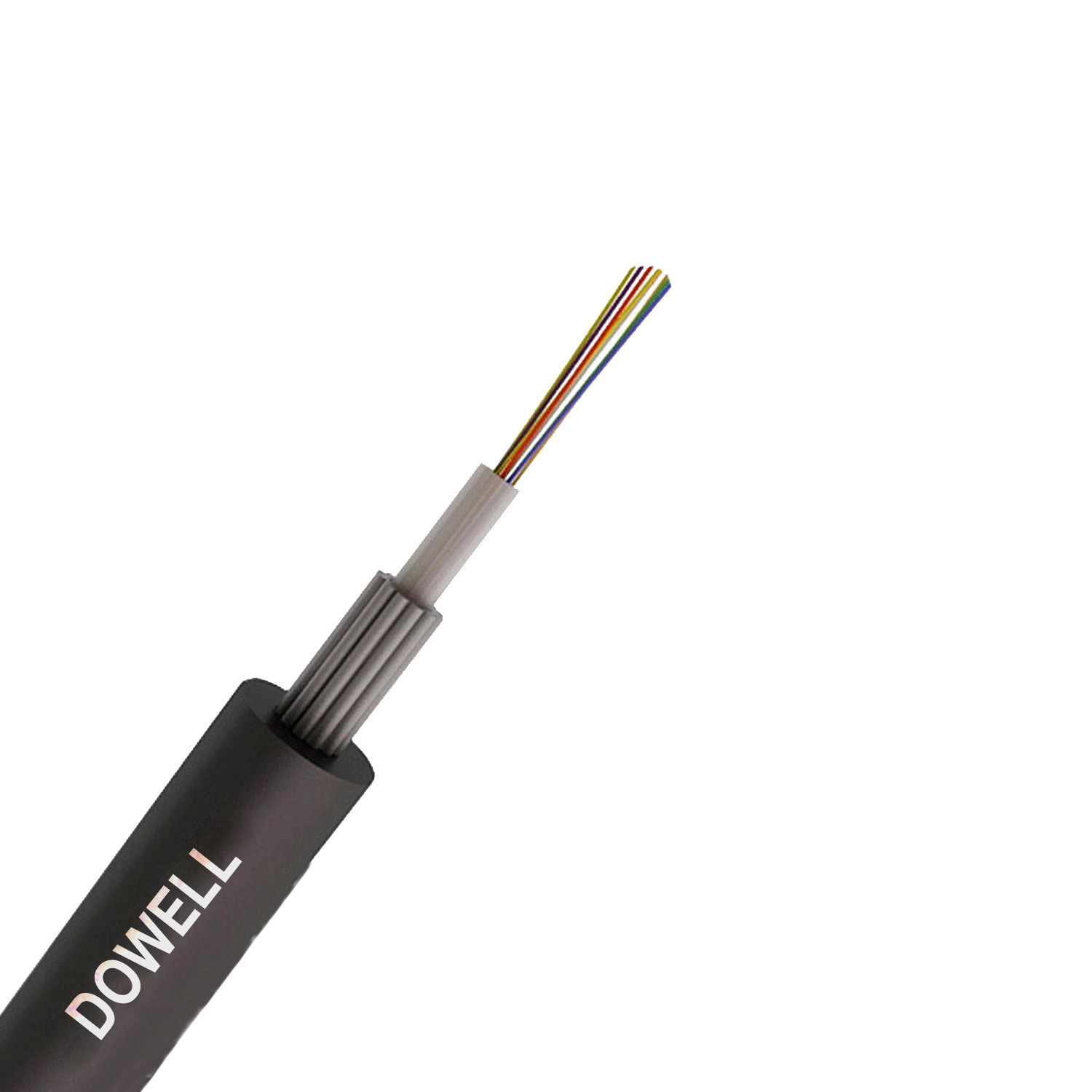

8-πύρηνο Οπτικό Καλώδιο Υπογείου Σωλήνα χωρίς θωράκιση με θωράκιση από χαλύβδινο σύρμα
Το καλώδιο GYXTY με θωράκιση από χαλύβδινο σύρμα και μονό μανδύα είναι σχεδιασμένο με την ευελιξία και την ευελιξία που απαιτούνται για τις πιο απαιτητικές εγκαταστάσεις σήμερα, συμπεριλαμβανομένων των εναέριων, Σωλήνων και αγωγών. Η συνολική θωράκιση από χαλύβδινο σύρμα παρέχει καλή αντοχή σε εφελκυσμό και συμπίεση.
| Μονάδα | Προδιαγραφή | |||
| Αρ. | Στοιχεία | G.652D / G657A1 | ||
| 1 | Διάμετρος Πεδίου Λειτουργίας | 1310nm | μm | 9.2 μm ±0.4 |
| 1550nm | μm | 10.4 μm ±0.5 | ||
| 2 | Διάμετρος Επένδυσης | μm | 125 μm ±0.7 | |
| 3 | Μη-κυκλικότητα Επένδυσης | % | ≤0.7 | |
| 4 | Σφάλμα Συγκεντρότητας Πυρήνα-Επένδυσης | μm | ≤0.5 | |
| 5 | Διάμετρος Επίστρωσης | μm | 245±5 | |
| 6 | Μη-κυκλικότητα Επίστρωσης | % | ≤6.0 | |
| 7 | Σφάλμα Συγκεντρότητας Επένδυσης-Επίστρωσης | μm | ≤12.0 | |
| 8 | Μήκος Κύματος Αποκοπής Καλωδίου | nm | λcc≤1260 | |
| 9 | Εξασθένηση (μέγιστη) | 1310nm | dB/km | ≤0.35 |
| 1550nm | ≤0.25 | |||
Παράμετροι Καλωδίου:
| Στοιχεία | Προδιαγραφές | |
| Αριθμός Οπτικών Ινών | ||
| Χαλαρός Σωλήνας | Διάσταση | 8 |
| Υλικό | 2.4±0.2mm | |
| Χρώμα | PBT | |
| Οπτική Ίνα | Λευκό | |
| Γέμισμα | 1:Μπλε Πορτοκαλί Πράσινο Καφέ,Γκρι,Λευκό,Κόκκινο,Μαύρο, Μωβ,Ροζ,Ακουά 2:(Μπλε Πορτοκαλί Πράσινο Καφέ,Γκρι,Λευκό,Κόκκινο,Μαύρο, Μωβ,Ροζ,Ακουά)με έναν δακτύλιο |
|
| Στοιχείο ενίσχυσης | Υλικό | 316 χαλύβδινο σύρμα |
| Διάσταση | 0.65mm | |
| Αριθμός ρίζας | 14 | |
| Εξωτερικός μανδύας | Διάσταση | Φ7.9mm±0.2 |
| Υλικό | PE | |
| Αριθμός ρίζας | Μαύρο | |
