Λεπτομέρειες:
|
| Δυναμικότητα: | Bunchy: 12-96 πυρήνες, Ribbon: 72-288 πυρήνες | Διάμετρος: | φ20mm |
|---|---|---|---|
| Αριθμός λιμένων: | 2 σε 2 έξω | Διάσταση: | 370 mm × 178 mm × 106 mm |
| Επισημαίνω: | Οριζόντια περάτωση συναρμογών οπτικών ινών,Οριζόντιο κλείσιμο οπτικών ινών,Κλειδώματα πλέγματος οπτικών ινών για τοίχο |
||

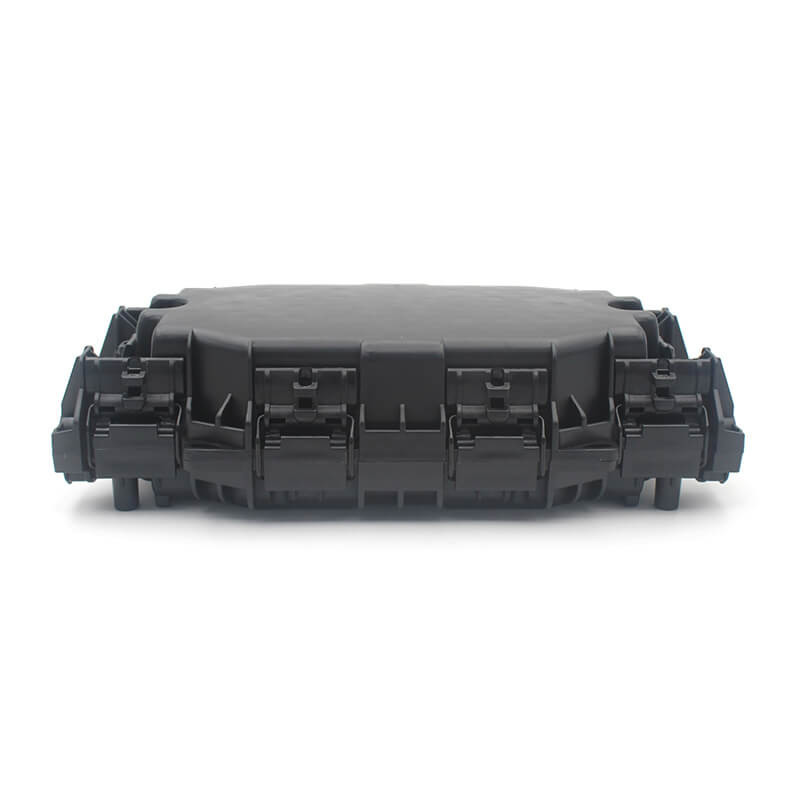

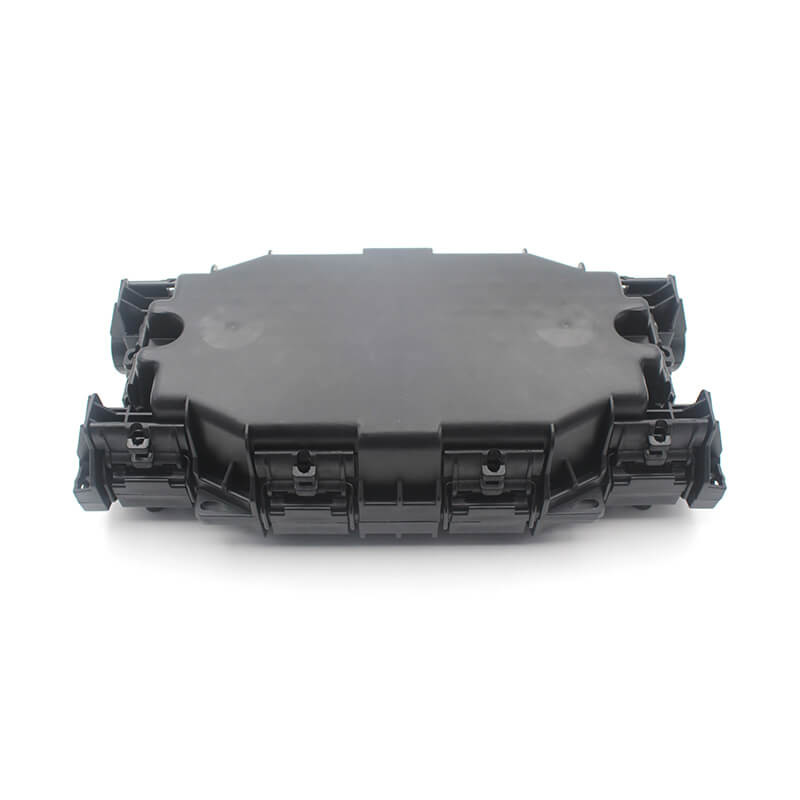

Οριζόντια οπτική ίνα κλειδώματα 2 σε 2 εξωτερική υπόγεια τοίχο-εγκατάσταση

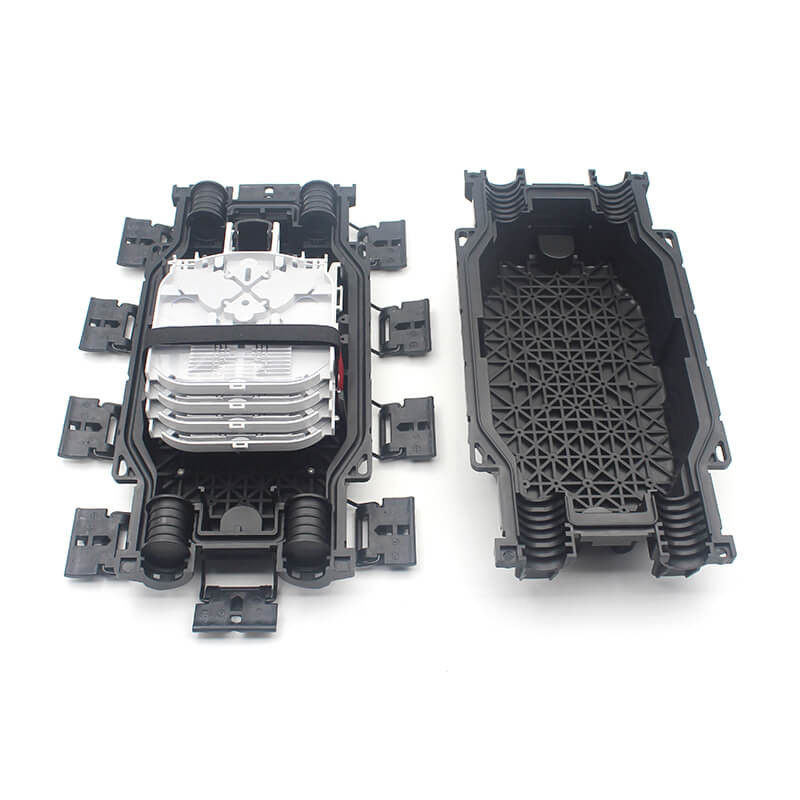

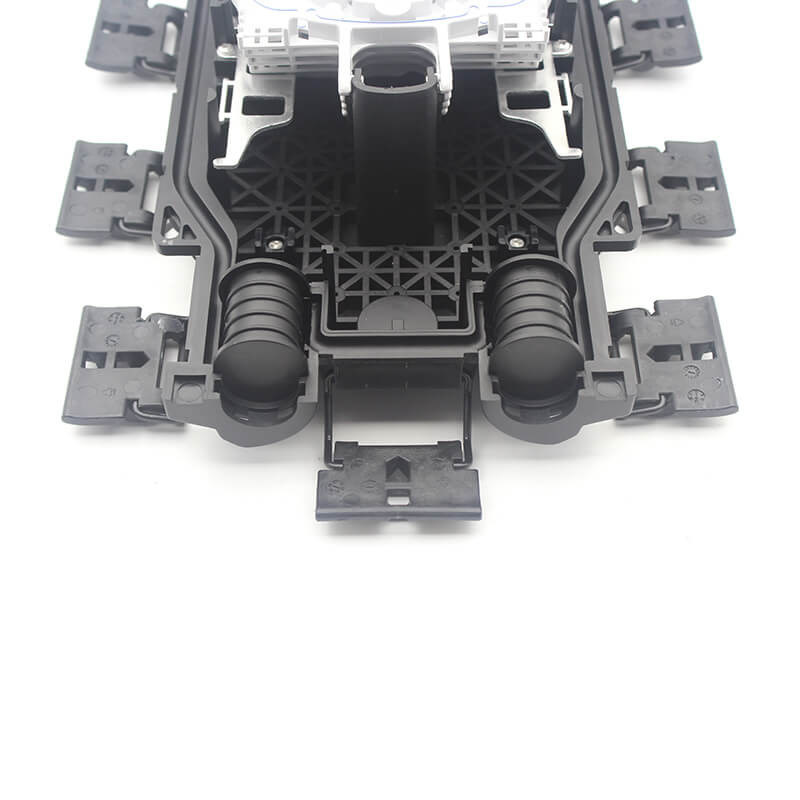

Το οριζόντιο κλείσιμο ινών είναι σαν ένα επίπεδο ή κυκλίνδριο.Συνήθως περιέχει ένα ή περισσότερα δίσκια σύνδεσης ινών για να παρέχει χώρο και προστασία για τις σύνδεσεις οπτικών ινών.Το πεδίο εφαρμογής είναι: εναέριος, υπόγειος, τοποθέτηση στο τοίχωμα, τοποθέτηση σωλήνων, τοποθέτηση με τρύπα.
Μέγεθος και Δυνατότητα
| Εξωτερική διάσταση (LxWxH) | 370 mm × 178 mm × 106 mm |
| Βάρος (χωρίς εξωτερικό κουτί) | 1900-2300 g |
| Αριθμός θύρων εισόδου/εξόδου | 2 (τμήματα) από κάθε πλευρά (συνολικά 4 κομμάτια) |
| Διάμετρος καλωδίου ινών | φ20mm |
| Δυναμικότητα FOSC | Bunchy: 12-96 πυρήνες, Ribbon: 72-288 πυρήνες |
Τα απαραίτητα εργαλεία για την εγκατάσταση
| 1 | Τεχνουργός κοπής σωλήνων | 4 | Τραπέζια ταινία |
| 2 | Στροβουργήματα διασταύρωσης/παράλληλου | 5 | Ελκτρικά κοπτήρες |
| 3 | Κλειδί | 6 | Στριπτιζέ |
Η διαδικασία εγκατάστασης του FOSC
Τύπος 1.Στο οπτικό καλώδιο άνοιγμα του τέλους του 50mm για να διατηρήσει την ενίσχυση της ράβδου ενίσχυσης.
Τύπος 2.Θα πρέπει να συγχωνευθεί για να αποσυνδέσει το καλώδιο από τη μέση
Τύπος 3.Τοποθετήστε και κλειδώστε το καλώδιο στο κάλυμμα καλωδίου και συνδέστε το καλώδιο στο καλώδιο.
Τύπος 4.Με ηλεκτρική ταινία στο οπτικό καλώδιο που προεξέχει από το σφιχτό.
Τύπος 5.Επιλέξτε την εξωτερική διάμετρο του καλωδίου ελαφρώς μεγαλύτερη από το δαχτυλίδι σφραγίσματος που πρόκειται να κοπεί.Τοποθετήστε το τέλος μέρος της ελαστικής ταινίας στη μέση των δύο δαχτυλίδι σφράγισης και να χρησιμοποιήσετε το δάχτυλο για να βάλει την κόλλα στο καλώδιοΓια να διατηρηθεί η φυσική κατάσταση της ταινίας ή μια μικρή δύναμη, προκειμένου να γίνουν τα τυλιγμένα στρώματα των κολλητικών στρωμάτων ρούχων, χωρίς εμφανές κενό.
Τύπος 7.Απομάκρυνση καλωδίου, αποθηκευμένο στο κουτί σύνδεσης πριν από το χώρο στον πύργο
Τύπος 8.Σε περίπτωση ανάγκης, το υπόλοιπο μήκος μπορεί να είναι όπως φαίνεται στο σχήμα δέκα.
Τύπος 9.Για να συνδέεται η πλάκα σύνδεσης στον φορέα της πλάκας σύνδεσης με σταθερό ιμάντα (το οποίο είναι στραμμένο προς τα πάνω) με συνεχή δίσκο.
Τύπος 10.Κλείστε το άνω και το κατώτερο κάλυμμα με τη σωστή σειρά με τη πόρπη στερέωσης του σώματος του κουτιού.
