Λεπτομέρειες:
|
| Τύπος ινών: | G652D/G657A | Αριθμός ινών: | 2-144F |
|---|---|---|---|
| Επισημαίνω: | Υδατοασθενές οπτικά καλώδια,Ανεπαρκές σε συντριβή καλώδιο οπτικών ινών,Ανθεκτικά σε συντριβή καλώδια οπτικών ινών |
||
G652D G675A1 G657A2 Υφασματικό οπτικό καλώδιο εξωτερικό Μη θωρακισμένο 2F 36F 72F 144F

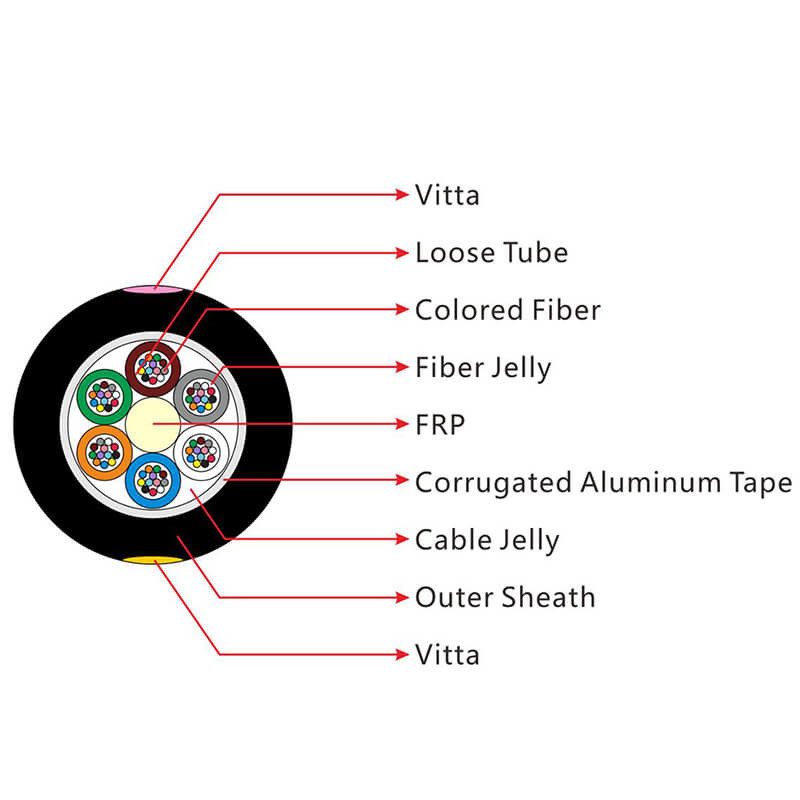

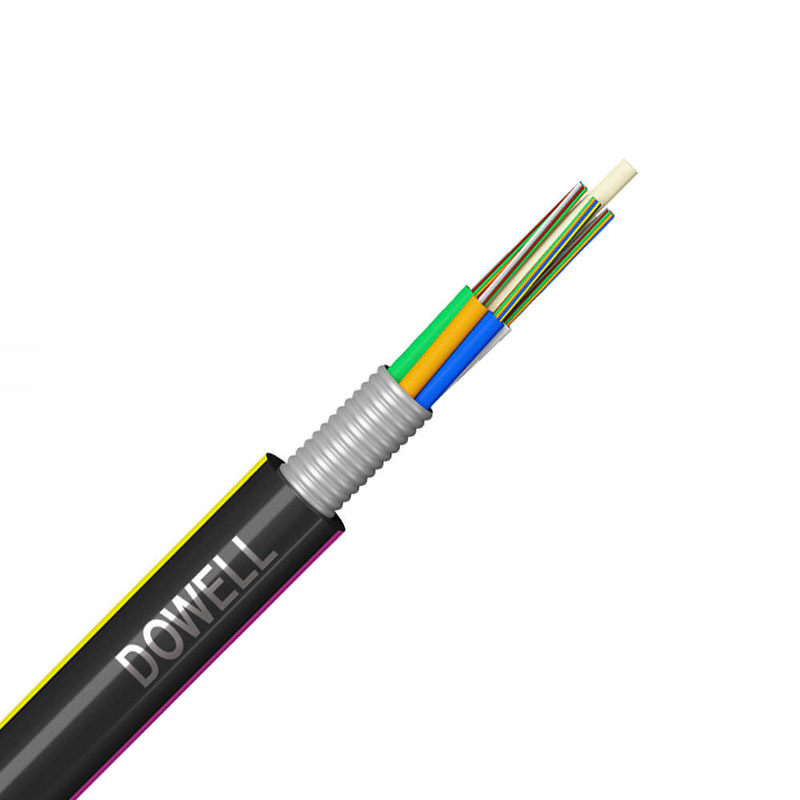

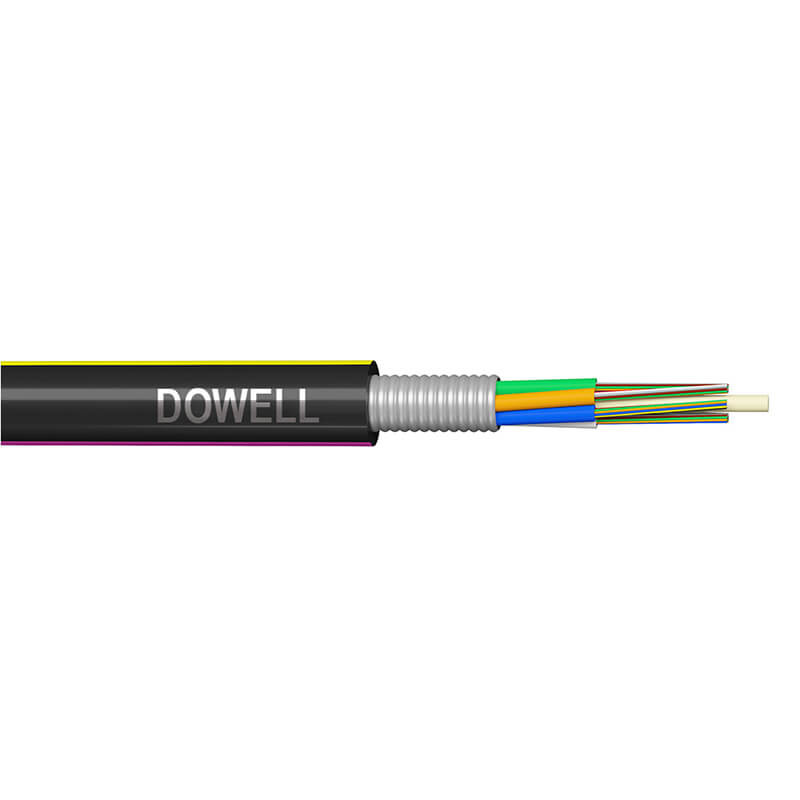

GYFTA Μη μεταλλικά μέλη Δυναμικό μη θωρακισμένο καλώδιο, τοποθετούνται σε ένα χαλαρό σωλήνα από πλαστικό υψηλής αντοχής.Ένα ενισχυμένο με ίνες πλαστικό ((FRP)Οι σωλήνες (και τα συμπληρώματα) είναι παρακωλυμένα γύρω από το μέλος αντοχής σε ένα συμπαγές και κυκλικό πυρήνα καλωδίου.Μετά την εφαρμογή ενός φραγμού υγρασίας από πολυαιθυλένιο αλουμινίου (APL) γύρω από τον πυρήνα του καλωδίου, το καλώδιο συμπληρώνεται με εξωτερικό περίβλημα PE.
Οπτικά χαρακτηριστικά:
| Γ.652 | Γ.657 | 50/125um | 62.5/125um | ||
| Αδυνάμωση (+ 20) |
@850nm | ≤ 3,0 dB/km | ≤ 3,0 dB/km | ||
| @1300nm | ≤1,0 dB/km | ≤1,0 dB/km | |||
| @1310nm | ≤ 0,36 dB/km | ≤ 0,36 dB/km | |||
| @1550nm | ≤ 0,22 dB/km | ≤ 0,23 dB/km | |||
| Διάφραση ζώνης | @850nm | ≥ 500 MHz.km | ≥ 500 MHz.km | ||
| Κατηγορία Α 850nm | @1300nm | ≥ 1000 MHz.km | ≥ 600 Mhz.km | ||
| Αριθμητικό άνοιγμα | 0.200±0.015NA | 0.275±0.015NA | |||
| μήκος κύματος διακοπής καλωδίου | ≤ 1260nm | ≤ 1480nm | |||
Τεχνικές παραμέτρους:
| Τύπος καλωδίου | Αριθμός ινών | Τύπος | Συσκευές πλήρωσης | Καλώδιο Διάμετρος χμ |
Καλώδιο Βάρος Kg/km |
Τράβηγμα Δύναμη Μακρύ/Κοντό Χρονοδιάγραμμα N |
Σπασμός Αντίσταση Μακρύ/Κοντό Χρονοδιάγραμμα N/100m |
Ράδιο κάμψης Στατική/Δυναμική χμ |
| GYFTA-2~6 | 2-6 | 1 | 5 | 11.4 | 108 | 400/1000 | 300/1000 | 10D/20D |
| GYFTA-8~12 | 8-12 | 2 | 4 | 11.4 | 108 | 400/1000 | 300/1000 | 10D/20D |
| GYFTA-14~18 | 14-18 | 3 | 3 | 11.4 | 108 | 400/1000 | 300/1000 | 10D/20D |
| GYFTA-20~24 | 20-24 | 4 | 2 | 11.4 | 108 | 400/1000 | 300/1000 | 10D/20D |
| GYFTA-26~30 | 26-30 | 5 | 1 | 11.4 | 108 | 400/1000 | 300/1000 | 10D/20D |
| GYFTA-32~36 | 32-36 | 6 | 0 | 11.4 | 108 | 400/1000 | 300/1000 | 10D/20D |
| GYFTA-2 ~ 12 | 2-12 | 1 | 5 | 12.8 | 134 | 600/1500 | 300/1000 | 10D/20D |
| GYFTA-14 ~ 24 | 14-24 | 2 | 4 | 12.8 | 134 | 600/1500 | 300/1000 | 10D/20D |
| GYFTA-26~36 | 26-36 | 3 | 3 | 12.8 | 134 | 600/1500 | 300/1000 | 10D/20D |
| GYFTA-38~48 | 38-48 | 4 | 2 | 12.8 | 134 | 600/1500 | 300/1000 | 10D/20D |
| GYFTA-50~60 | 50-60 | 5 | 1 | 12.8 | 134 | 600/1500 | 300/1000 | 10D/20D |
| GYFTA-62~72 | 62-72 | 6 | 0 | 12.8 | 134 | 600/1500 | 300/1000 | 10D/20D |
| GYFTA-2~6 | 2-6 | 1 | 7 | 12.8 | 140 | 1000/3000 | 300/1000 | 10D/20D |
| GYFTA-8~12 | 8-12 | 2 | 6 | 12.8 | 140 | 1000/3000 | 300/1000 | 10D/20D |
| GYFTA-14~18 | 14-18 | 3 | 5 | 12.8 | 140 | 1000/3000 | 300/1000 | 10D/20D |
| GYFTA-20~24 | 20-24 | 4 | 4 | 12.8 | 140 | 1000/3000 | 300/1000 | 10D/20D |
| GYFTA-26~30 | 26-30 | 5 | 3 | 12.8 | 140 | 1000/3000 | 300/1000 | 10D/20D |
| GYFTA-32~36 | 32-36 | 6 | 2 | 12.8 | 140 | 1000/3000 | 300/1000 | 10D/20D |
| GYFTA-38~42 | 38-42 | 7 | 1 | 12.8 | 140 | 1000/3000 | 300/1000 | 10D/20D |
| GYFTA-44~48 | 44-48 | 8 | 0 | 12.8 | 140 | 1000/3000 | 300/1000 | 10D/20D |
| GYFTA-50~60 | 50-60 | 5 | 3 | 14.8 | 176 | 1000/3000 | 300/1000 | 10D/20D |
| GYFTA-62~72 | 62-72 | 6 | 2 | 14.8 | 176 | 1000/3000 | 300/1000 | 10D/20D |
| GYFTA-74~84 | 74-84 | 7 | 1 | 14.8 | 176 | 1000/3000 | 300/1000 | 10D/20D |
| GYFTA-86~96 | 86 έως 96 | 8 | 0 | 14.8 | 176 | 1000/3000 | 300/1000 | 10D/20D |
| GYFTA-98~108 | 98-108 | 9 | 1 | 17.1 | 226 | 1000/3000 | 300/1000 | 10D/20D |
| GYFTA-110~120 | 110-120 | 10 | 0 | 17.1 | 226 | 1000/3000 | 300/1000 | 10D/20D |
| GYFTA-122~132 | 122-132 | 11 | 1 | 19.2 | 279 | 1000/3000 | 300/1000 | 10D/20D |
| GYFTA-134~144 | 134-144 | 12 | 0 | 19.2 | 279 | 1000/3000 | 300/1000 | 10D/20D |
