Λεπτομέρειες:
|
| Τύπος ινών: | G652D | Αριθμός ινών: | 2, 6, 12,24, 48, Μέχρι 144 πυρήνες |
|---|---|---|---|
| Χαλαρό υλικό σωλήνων: | PBT | Διάμετρος πεδίου λειτουργίας: | 1310nm 1550nm |
| Υλικό εσωτερικού μπουφάν: | Μαύρο PE (πολυαιθυλένιο) | Εξωτερικό υλικό σακακιών: | Μαύρο PE (πολυαιθυλένιο) ή AT |
| Επισημαίνω: | Δικτυακό δίκτυο ενιαίας λειτουργίας ADSS,Δικτυακό καλώδιο διακοπής οπτικών ινών ADSS,Υδροξείδιο |
||

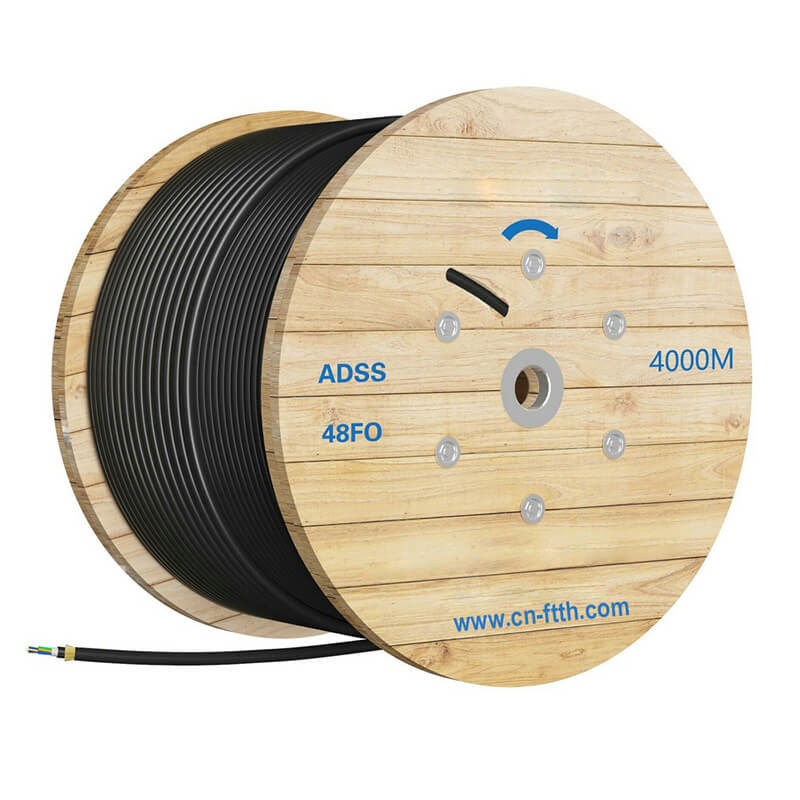

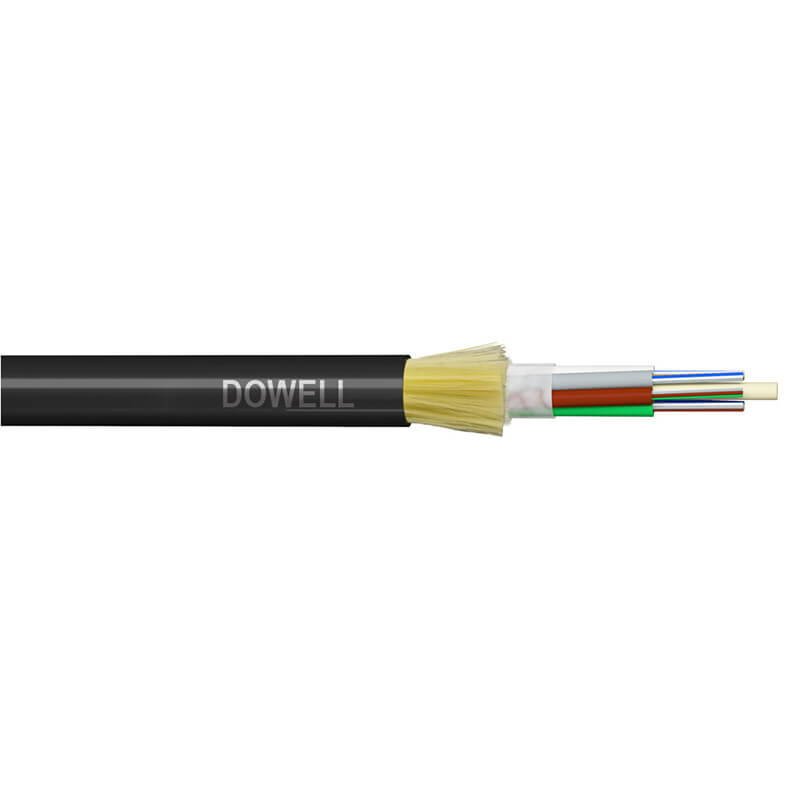

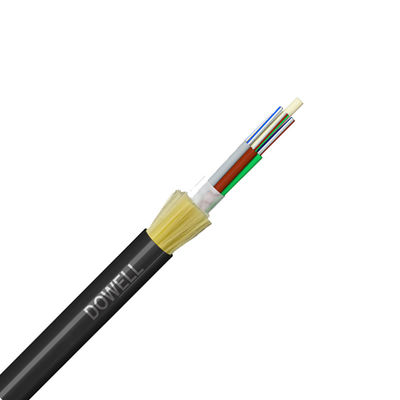

Εξωτερική κάλυψη PE FTTH οπτική ίνα καλώδιο ADSS εξωτερικά δίκτυα επικοινωνίας
Το καλώδιο ADSS μονής κάλυψης είναι ένας τύπος καλωδίου οπτικών ινών με ολοδιαλεκτρική αυτοσυγκράτηση (ADSS) που έχει σχεδιαστεί για αεροπορικές εγκαταστάσεις,ειδικά για σχετικά μικρότερα διαστήματα που κυμαίνονται από 50 έως 200 μέτρα. χρησιμοποιείται συνήθως σε διάφορα εξωτερικά δίκτυα επικοινωνιών για την παροχή υψηλής ταχύτητας μετάδοσης δεδομένων και συνδεσιμότητας.Μπορούμε να προσαρμόσουμε τον αριθμό των πυρήνων των καλωδίων οπτικών ινών ADSS σύμφωνα με τις ανάγκες των πελατώνΟ αριθμός των πυρήνων του καλωδίου ADSS οπτικής ινών είναι 2, 6, 12,24, 48, Μέχρι 144 πυρήνες.
| Οπτικά χαρακτηριστικά | ||
| Τύπος ινών | ||
| Διάμετρο πεδίου λειτουργίας (μμ) | 1310nm | 9.1 ± 0.5 |
| 1550nm | 10.3 ± 0.7 | |
| Συντελεστής εξασθένισης (dB/km) | 1310nm | ≤0.35 |
| 1550nm | ≤0.21 | |
| Αδυνάμωση Μη ομοιομορφία (dB) | ≤0.05 | |
| Μηδενικό μήκος κύματος διασποράς (λo) (nm) | 1300-1324 | |
| Διάταξη (α) | ≤0.093 | |
| Συντελεστής διασποράς κατά την κατάσταση πόλωσης (PMDo) (ps/km) | ≤0.2 | |
| Διάμετρο κύματος (λcc) | ≤ 1260 | |
| Συντελεστής διασποράς (ps/ (nm·km)) | 1288~1339nm | ≤3.5 |
| 1550nm | ≤ 18 | |
| Ενεργός δείκτης κάμψης ομάδας (Neff) | 1310nm | 1.466 |
| 1550nm | 1.467 | |
| Γεωμετρικά χαρακτηριστικά | ||
| Διάμετρος επικάλυψης (μμ) | 1250,0 ± 1.0 | |
| Επικάλυψη Μη κυκλικότητα (%) | ≤ 1.0 | |
| Διάμετρος επικάλυψης (μμ) | 2450,0 ± 10.0 | |
| Μη κυκλικότητα της επικάλυψης (%) | ≤6.0 | |
| Λάθος συγκεντρωτικότητας επένδυσης πυρήνα (um) | ≤0.8 | |
| Μηχανικά χαρακτηριστικά | ||
| Κέρλινγκ | ≥4.0 | |
| Δυνατότητα αντίστασης (GPa) | ≥0.69 | |
| Δύναμη της ταινίας επικάλυψης (N) | Μέση αξία | 1.0~5.0 |
| Αξία κορυφής | 1.3~8.9 | |
| Απώλεια κάμψης μακροεπίπεδων (dB) | Φ60mm,100 κύκλοι, @ 1550nm | ≤0.05 |
| Φ32mm,1 κύκλος, @ 1550nm | ≤0.05 | |
Τεχνική παράμετρος καλωδίου:

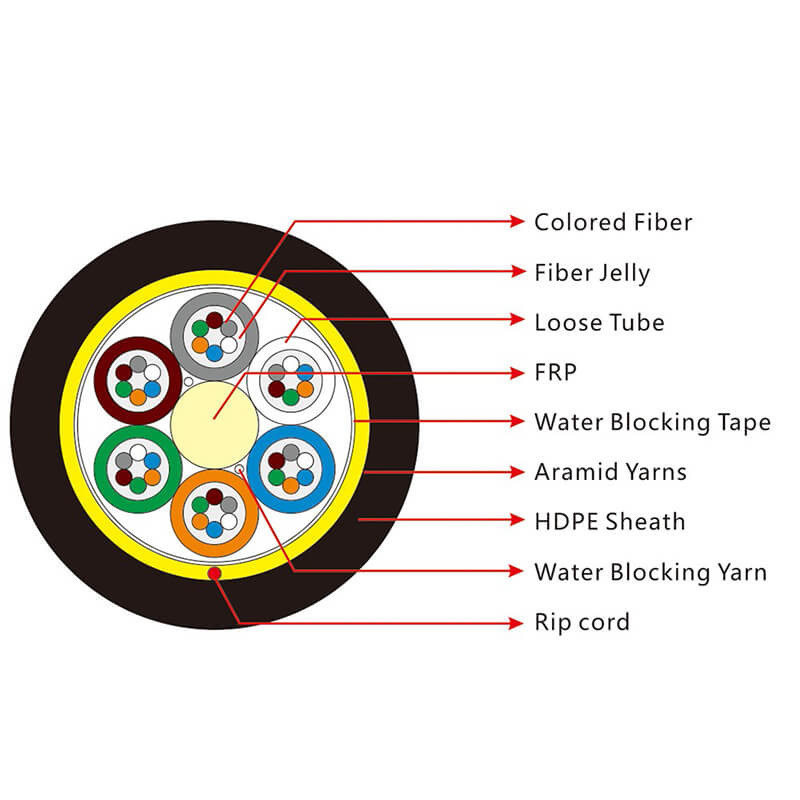

| Παράμετροι | Προδιαγραφές | ||||||
| Αριθμός ινών | 2 | 6 | 12 | 24 | 60 | 144 | |
| Ελεύθερος σωλήνας | Υλικό | PBT | |||||
| Φυτικές ίνες ανά σωλήνα | 2 | 4 | 4 | 4 | 12 | 12 | |
| Αριθμοί | 1 | 2 | 3 | 6 | 5 | 12 | |
| Ράβδοι γεμιστήρα | Αριθμοί | 5 | 4 | 3 | 0 | 1 | 0 |
| Κεντρική ισχύς Μέλος | Υλικό | ΣΥΡΙΖΑ | ΠΕ επικαλυμμένο με FRP | ||||
| Υλικό που εμποδίζει το νερό | Υφάσματα που εμποδίζουν το νερό | ||||||
| Συμπληρωματική δύναμη Μέλος | Νήματα αραμιδίου | ||||||
| Εσωτερικό μπουφάν | Υλικό | Μαύρο PE (πολυαιθυλένιο) | |||||
| Δάχος | Όνομα: 0,8 mm | ||||||
| Εξωτερικό μπουφάν | Υλικό | Μαύρο PE (πολυαιθυλένιο) ή AT | |||||
| Δάχος | Ονομαστικό: 17 mm | ||||||
| Διάμετρος καλωδίου ((mm) | 11.4 | 11.4 | 11.4 | 11.4 | 12.3 | 17.8 | |
| Βάρος καλωδίου ((kg/km) | 94~101 | 94~101 | 94~101 | 94~101 | 119~127 | 241 ~ 252 | |
| Καθορισμένη τάση έντασης (RTS) ((KN) | 5.25 | 5.25 | 5.25 | 5.25 | 7.25 | 14.25 | |
| Μέγιστη εργασιακή τάση (40%RTS) ((KN) | 2.1 | 2.1 | 2.1 | 2.1 | 2.9 | 5.8 | |
| Ημερήσιο στρες (15-25%RTS) | 0.78~1.31 | 0.78~1.31 | 0.78~1.31 | 0.78~1.31 | 1.08~1.81 | 2.17~3.62 | |
| Μέγιστη επιτρεπόμενη διάρκεια (m) | 100 | ||||||
| Αντίσταση σε συντριβή (N/100 mm) | Σύντομος χρόνος | 2200 | |||||
| Προσαρμογή στις καιρικές συνθήκες | Μέγιστη ταχύτητα ανέμου: 25m/s Μέγιστη παγωτό: 0mm | ||||||
| Ράδιο κάμψης (mm) | Εγκατάσταση | 20D | |||||
| Λειτουργία | 10D | ||||||
| Αδυνάμωση (μετά το καλώδιο) ((dB/km) | SM ίνες @1310nm | ≤0.36 | |||||
| SM ίνες @1550nm | ≤0.22 | ||||||
Εφαρμογή:
2.1 Αυτοεφοδιαστική εναέρια εγκατάσταση
