Οπτικό Καλώδιο Αέρος Αυτοφερόμενο Πλήρως Διηλεκτρικό 2 6 12 24 48 Έως 144 πυρήνες

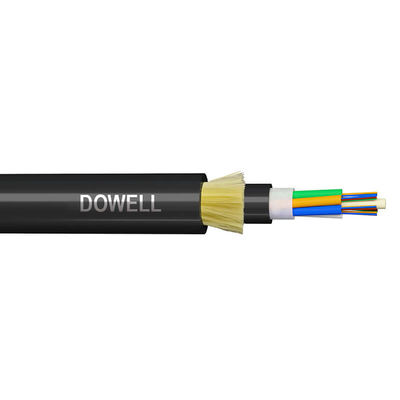

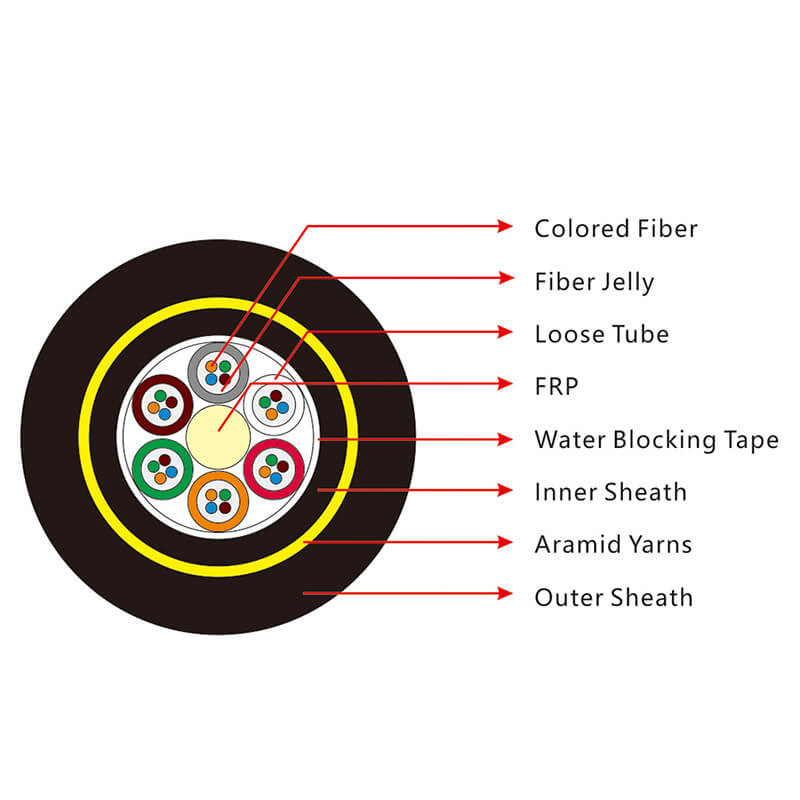

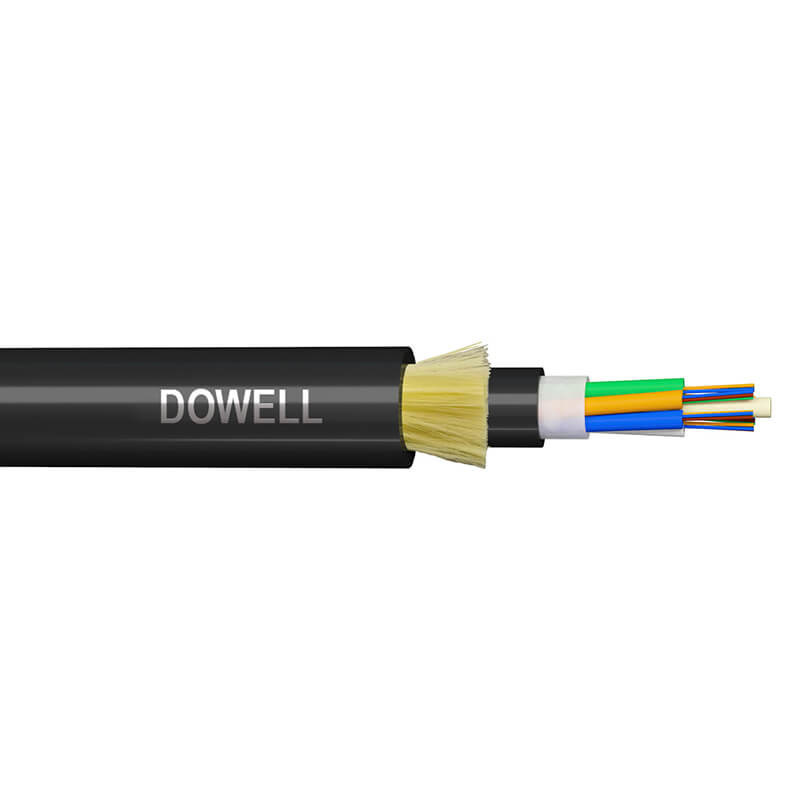

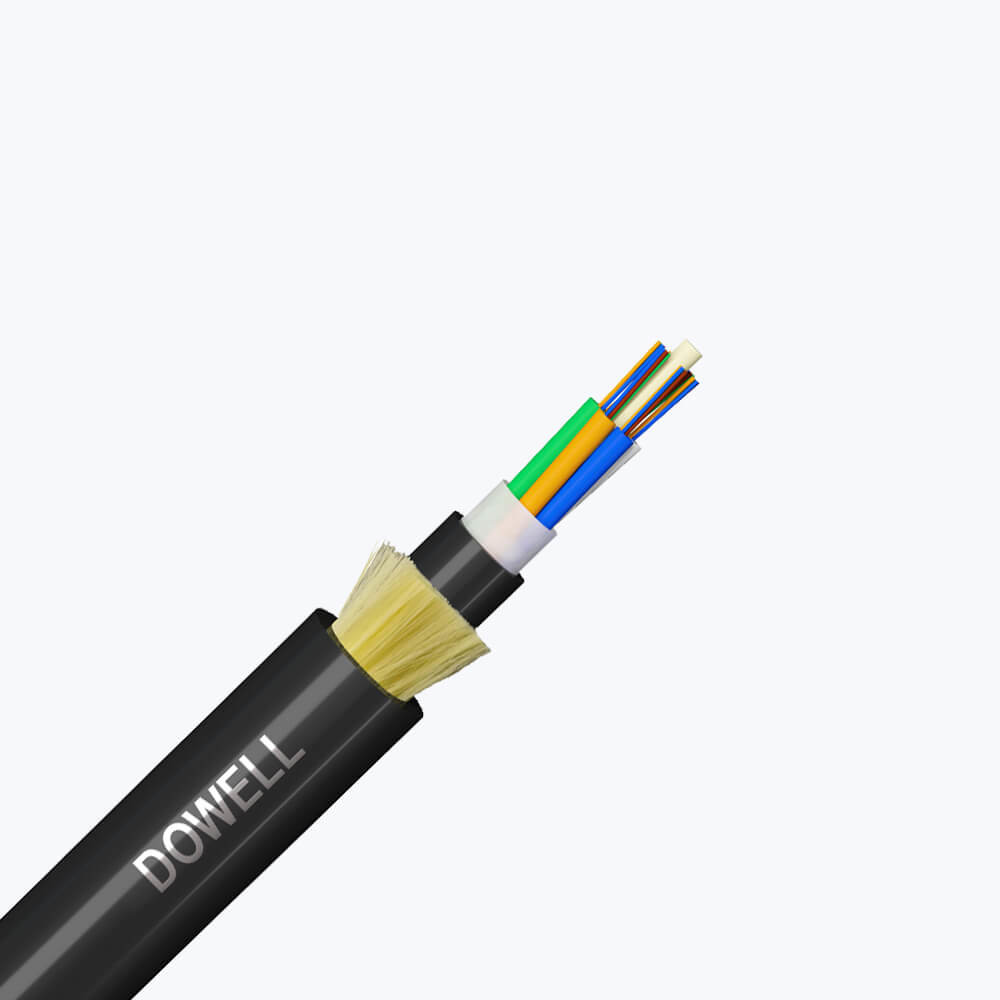

Η κατασκευή αυτοφερόμενου αεροπορικού καλωδίου ADSS είναι ότι οι ίνες 250um τοποθετούνται σε χαλαρό σωλήνα που είναι κατασκευασμένος από πλαστικό υψηλού μέτρου, γεμάτο με αδιάβροχο σύνθετο υλικό πλήρωσης. Οι σωλήνες γεμίζουν με αδιάβροχο σύνθετο υλικό πλήρωσης. Ο σωλήνας (και οι πληρωτές) στρεβλώνονται γύρω από ένα FRP ως μη μεταλλικό κεντρικό στοιχείο αντοχής σε έναν συμπαγή και κυκλικό πυρήνα καλωδίου. Αφού ο πυρήνας του καλωδίου γεμίσει με σύνθετο υλικό πλήρωσης, καλύπτεται με λεπτό εσωτερικό περίβλημα PE. Αφού εφαρμοστεί στρώμα από νήματα αραμιδίου πάνω από το εσωτερικό περίβλημα ως στοιχείο αντοχής, το καλώδιο ολοκληρώνεται με εξωτερικό περίβλημα PE ή AT.

Οπτικά Χαρακτηριστικά
Τύπος Ίνας
Διάμετρος Πεδίου Λειτουργίας (um)	1310nm	9.1 ± 0.5
	1550nm	10.3 ± 0.7
Συντελεστής Εξασθένησης (dB/km)	1310nm	≤0.35
	1550nm	≤0.21
Μη Ομοιομορφία Εξασθένησης (dB)		≤0.05
Μήκος Κύματος Μηδενικής Διασποράς (λo) (nm)		1300-1324
Μέγιστη Κλίση Μηδενικής Διασποράς (Somax) (ps/(nm2.km))		≤0.093
Συντελεστής Διασποράς Πόλωσης (PMDo) (ps/km )		≤0.2
Μήκος Κύματος Αποκοπής (λcc)(nm)		≤1260
Συντελεστής Διασποράς (ps/ (nm·km))	1288~1339nm	≤3.5
	1550nm	≤18
Αποτελεσματικός Δείκτης Διάθλασης Ομάδας (Neff)	1310nm	1.466
	1550nm	1.467
Γεωμετρικό χαρακτηριστικό
Διάμετρος Επένδυσης (um)		125.0 ± 1.0
Μη Κυκλικότητα Επένδυσης (%)		≤1.0
Διάμετρος Επίστρωσης (um)		245.0 ± 10.0
Μη Κυκλικότητα Επίστρωσης (%)		≤6.0
Σφάλμα Συγκεντρότητας Πυρήνα-Επένδυσης (um)		≤0.8
Μηχανικό χαρακτηριστικό
Κάμψη (m)		≥4.0
Αντοχή σε εφελκυσμό (GPa)		≥0.69
Δύναμη Αποκόλλησης Επίστρωσης (N)	Μέση Τιμή	1.0~5.0
	Μέγιστη Τιμή	1.3~8.9
Απώλεια Κάμψης (dB)	Φ60mm,100 Κύκλοι, @ 1550nm	≤0.05
	Φ32mm,1 Κύκλος, @ 1550nm	≤0.05

Τεχνική Παράμετρος Καλωδίου:

Παράμετροι		Προδιαγραφή
Αριθμός ινών		2	6	12	24	60	144
Χαλαρός Σωλήνας	Υλικό	PBT
	Ίνες ανά Σωλήνα	2	4	4	4	12	12
	Αριθμοί	1	2	3	6	5	12
Ράβδος Πλήρωσης	Αριθμοί	5	4	3	0	1	0
Κεντρικό Στοιχείο Αντοχής	Υλικό	FRP				FRP επικαλυμμένο με PE
Υλικό Αδιαβροχοποίησης		Νήμα Αδιαβροχοποίησης
Πρόσθετο Στοιχείο Αντοχής		Νήματα Αραμιδίου
Εσωτερικό Περίβλημα	Υλικό	Μαύρο PE (Πολυαιθυλένιο)
	Πάχος	Ονομαστικό: 0.8 mm
Εξωτερικό Περίβλημα	Υλικό	Μαύρο PE (Πολυαιθυλένιο) ή AT
	Πάχος	Ονομαστικό: 1 7 mm
Διάμετρος Καλωδίου (mm)		11.4	11.4	11.4	11.4	12.3	17.8
Βάρος Καλωδίου (kg/km)		94~101	94~101	94~101	94~101	119~127	241~252
Ονομαστική Τάση Εφελκυσμού (RTS)(KN)		5.25	5.25	5.25	5.25	7.25	14.25
Μέγιστη Τάση Λειτουργίας (40%RTS)(KN)		2.1	2.1	2.1	2.1	2.9	5.8
Καθημερινή Τάση (15-25%RTS)(KN)		0.78~1.31	0.78~1.31	0.78~1.31	0.78~1.31	1.08~1.81	2.17~3.62
Επιτρεπόμενο Μέγιστο Άνοιγμα (m)		100
Αντοχή σε Θλίψη (N/100mm)		Σύντομης διάρκειας	2200
Κατάλληλες Μετεωρολογικές Συνθήκες			Μέγιστη ταχύτητα ανέμου: 25m/s Μέγιστος πάγος: 0mm
Ακτίνα Κάμψης (mm)	Εγκατάσταση	20D
	Λειτουργία	10D
Εξασθένηση (Μετά το Καλώδιο)(dB/km)	Ίνα SM @1310nm	≤0.36
	Ίνα SM @1550nm	≤0.22

Εφαρμογή:

Αυτοφερόμενη Αεροπορική Εγκατάσταση

Για εναέριες γραμμές ηλεκτρικής ενέργειας κάτω των 110kv, εφαρμόζεται εξωτερικό περίβλημα PE.

Για εναέριες γραμμές ηλεκτρικής ενέργειας ίσες ή άνω των 110kv, εφαρμόζεται εξωτερικό περίβλημα AT.
