Λεπτομέρειες:
|
| Εξωτερικό περίβλημα: | ΠΕ | Χρώμα: | Μαύρο |
|---|---|---|---|
| Τύπος ινών: | G.652/G.657 | Τύπος καλωδίου: | GYTFC8S-6 έως 72 |
| Θερμοκρασία λειτουργίας: | -40 έως + 70 °C °C | Απόσβεση: | 850nm, 1300nm, 1310nm, 1550nm |
| Επισημαίνω: | Υδροξείδιο,καλώδιο πτώσης οπτικών ινών |
||

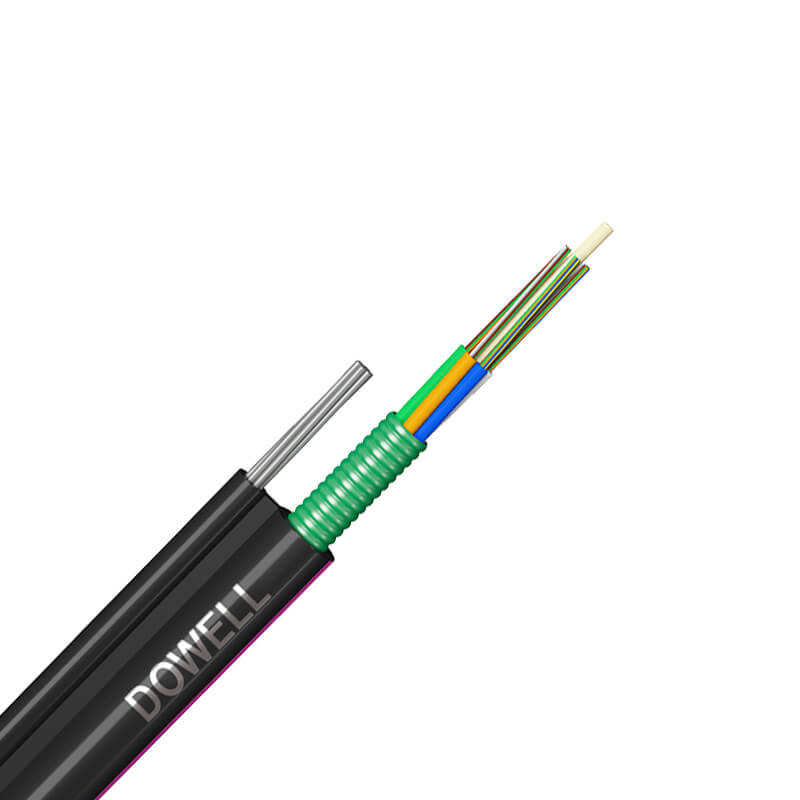

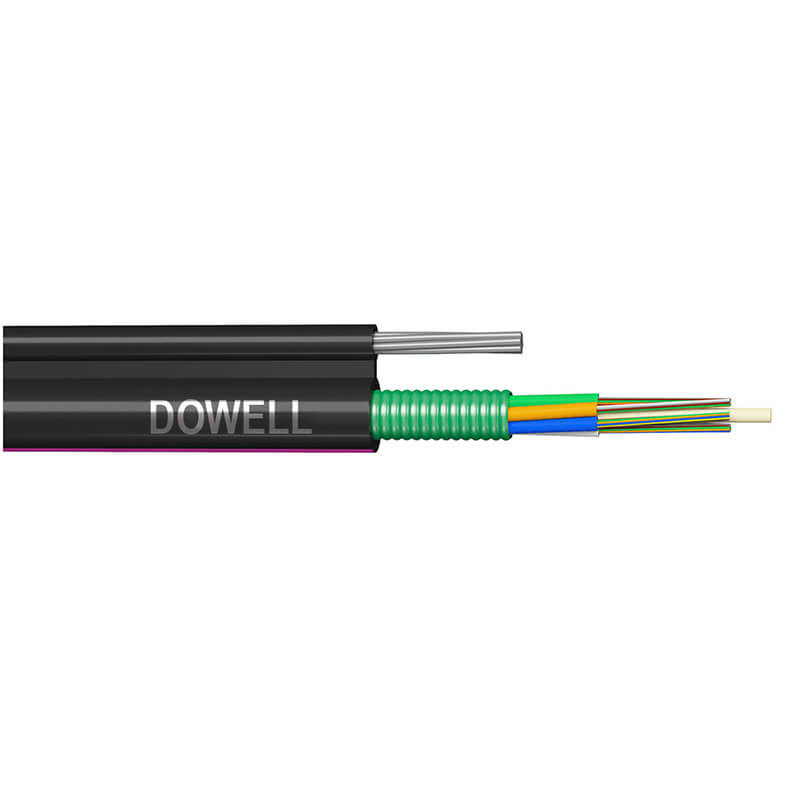

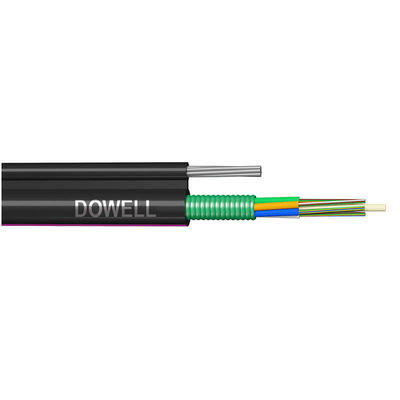

Φωτογραφία 8 Υφασματικά καλώδια GYXTC8S για επικοινωνία δικτύου

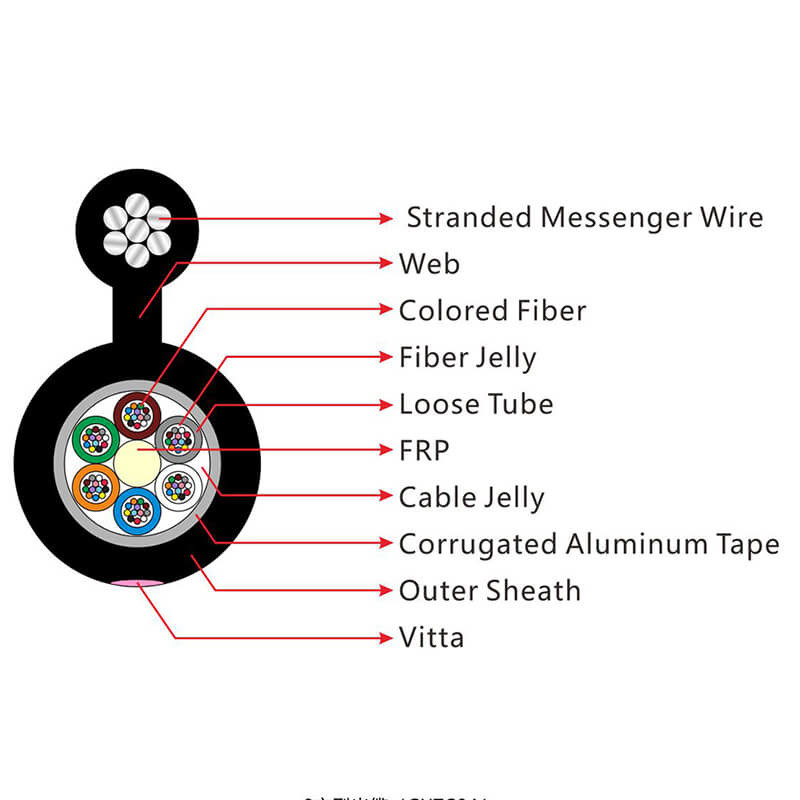

Οι ίνες τοποθετούνται σε ένα χαλαρό σωλήνα από πλαστικό υψηλού μοδίου.Οι σωλήνες (και τα συμπληρώματα) είναι κολλημένα γύρω από το μέλος της αντοχής σε ένα συμπαγές και κυκλικό πυρήνα καλωδίουΜετά την εφαρμογή του PSP γύρω από τον πυρήνα του καλωδίου, αυτό το τμήμα του καλωδίου Α συνοδεύεται από τα νηματωμένα καλώδια, καθώς το υποστηρικτικό μέρος ολοκληρώνεται με μια περίβλημα πολυαιθυλενίου (PE) για να είναι η δομή της εικόνας 8.Αυτό το είδος καλωδίου εφαρμόζεται ειδικά για αυτόνομη αεροπορική εγκατάσταση.
Οπτικά χαρακτηριστικά:
| Γ.652 | Γ.657 | 50/125um | 62.5/125um | ||
| Αδυνάμωση (+ 20) |
@850nm | ≤ 3,0 dB/km | ≤ 3,0 dB/km | ||
| @1300nm | ≤1,5 dB/km | ≤1,5 dB/km | |||
| @1310nm | ≤ 0,36 dB/km | ≤ 0,40 dB/km | |||
| @1550nm | ≤ 0,24 dB/km | ≤ 0,26 dB/km | |||
| Διάφραση ζώνης | @850nm | ≥ 500 MHz.km | ≥ 200 MHz.km | ||
| Κατηγορία Α 850nm | @1300nm | ≥ 1000 MHz.km | ≥ 600 Mhz.km | ||
| Αριθμητικό άνοιγμα | 0.200±0.015NA | 0.275±0.015NA | |||
| μήκος κύματος διακοπής καλωδίου | ≤ 1260nm | ≤ 1480nm | |||
Τεχνικές παραμέτρους:
| Τύπος καλωδίου | Φυτικές ίνες Κόμη. |
Σωλήνες /Διάμετρος |
Γεμιστήρας Ράβδοι |
Καλώδιο Διάμετρος χμ |
Τράβηγμα Δύναμη Μακρύ/Κοντό Χρονοδιάγραμμα N |
Σπασμός Αντίσταση Μακρύ/Κοντό Χρονοδιάγραμμα N/100m |
Ράδιο κάμψης Στατική/Δυναμική χμ |
| GYTFC8S-6 | 6 | Μισό-μισό.0 | 4 | 5.4*8.6-15.0 | 1000/3000 | 300/1000 | 10D/20D |
| GYFTC8S-12 | 12 | Μισό-μισό.0 | 3 | 5.4*8.6-15.0 | 1000/3000 | 300/1000 | 10D/20D |
| GYFTC8S-24 | 24 | 2/2.0 | 1 | 5.4*8.6-15.0 | 1000/3000 | 300/1000 | 10D/20D |
| GYFTC8S-48 | 48 | 4/2.0 | 1 | 5.4*9.8-16.5 | 1000/3000 | 300/1000 | 10D/20D |
| GYFTC8S-72 | 72 | 6/2.0 | 0 | 5.4*10.8-17.5 | 1000/3000 | 300/1000 | 10D/20D |
| Ελαφρύ σωλήνα | Υλικό | PBT | Χρώμα | Τυποποιημένο φάσμα | |||
| Σύστημα αποκλεισμού νερού | Υλικό | Τραπέζια απόσβεση νερού / γέμισμα ζελέ | |||||
| Πανοπλία | Υλικό | Ταινία από κυματοειδή χάλυβα | |||||
| Μέλος κεντρικής δύναμης | Υλικό | ΣΥΡΙΖΑ | Μέγεθος | 1.4mm ((6-48)/2.0mm ((72-144) | |||
| Μέλος της ψυχικής δύναμης | Υλικό | Σιδηροπλέγματα από χάλυβα | Μέγεθος | 7 1,0 mm | |||
| Γάλλος | Υλικό | ΠΕ | Μέγεθος | 2.0*1,5mm | |||
| Εξωτερικό | Υλικό | ΠΕ | Χρώμα | Μαύρο | |||
Εφαρμογή:
