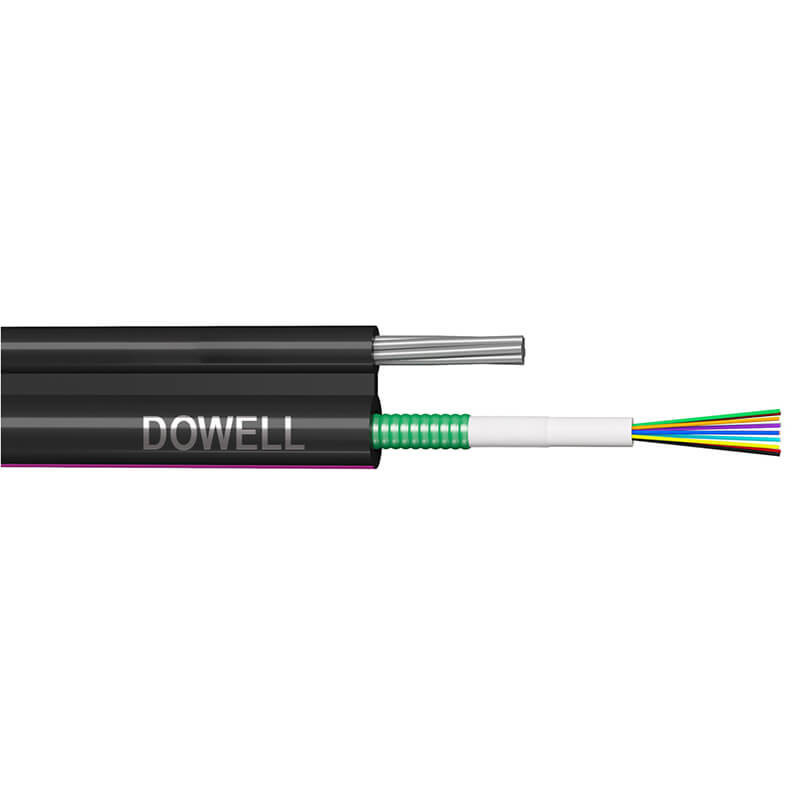

Σχήμα 8 Κεντρικό σωλήνα Πολυτρόπο καλώδιο ινώδους ινών 12 πυρήνας μονοτρόπος για δίκτυα FTTH FTTX

Μοναδικό μοντέλο Σχήμα 8 Οπτικό καλώδιο κεντρικού σωλήνα 12 πυρήνες για δίκτυα FTTH FTTX

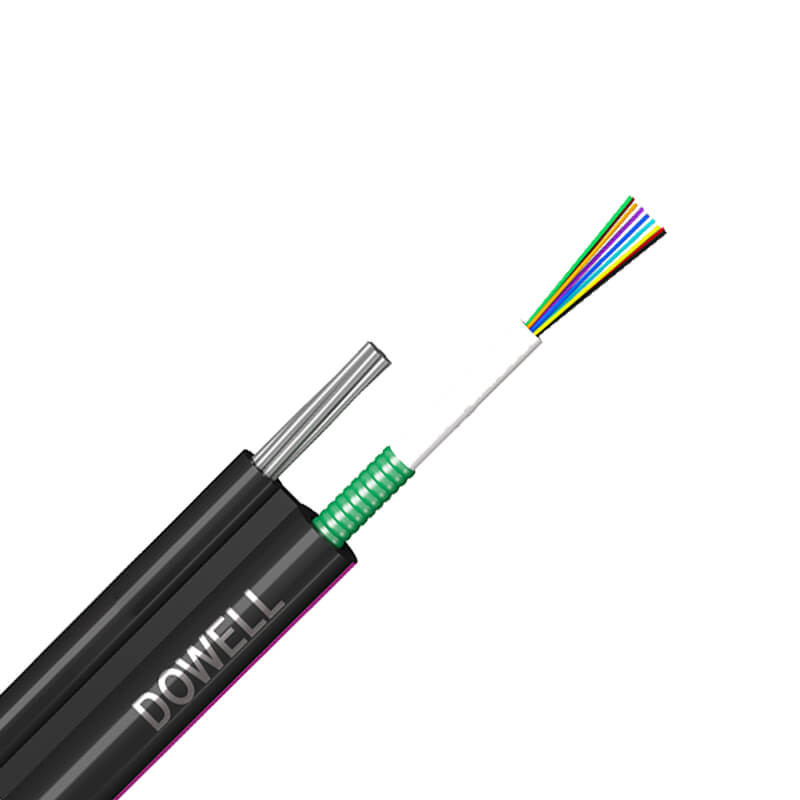

Το καλώδιο οπτικών ινών GYXTC8S σχήμα 8, οι ίνες μονοτρόπου / πολυτρόπου τοποθετούνται στον χαλαρό σωλήνα, ο οποίος είναι κατασκευασμένος από πλαστικά υλικά υψηλού μοδίου και γεμάτος με σύνθετο αρχειοθέτησης.Το PSP εφαρμόζεται κατά μήκος γύρω από τον χαλαρό σωλήνα. και υδατοκλείδωτα υλικά κατανέμονται σε κενά του.αυτό το μέρος του καλωδίου συνοδεύεται από τα σχοινιά καλωδίων ως το υποστηρικτικό μέρος ολοκληρώνονται με ένα PE περίβλημα για να είναι μια δομή σχήμα-8.

Οπτικά χαρακτηριστικά:

Τεχνικές παραμέτρους:

SM ίνες	Τύπος ινών	G652D / G657A	ΔΕΠ	8 6 9,8 μm
	Διάμετρος επικάλυψης	125±0,7um	Μη κυκλική επένδυση	≤ 0,7%
	Διάμετρος επικάλυψης	242±7um	Χρώμα ινών	τυποποιημένο φάσμα
Μέλος της δύναμης	Υλικό	Ατσάλινο σύρμα	Διάμετρος	7*1,0mm/1 6mm
Ελαφρύ σωλήνα	Υλικό	PBT	Διάμετρος	2.2 0 1 mm
Πανοπλία	Υλικό	Ταινία από κυματοειδή χάλυβα
Σύστημα αποκλεισμού νερού	Υλικό	Ταινία απομόνωσης νερού
Εξωτερική κάλυψη	Υλικό	ΜΔΠΕ
	Διάμετρος	3.8mmx7.5mm(± 0.4) -12.5mm (± 1)
Δυνατότητα τράβηξης	Μακροπρόθεσμη (N)	600N	Σύντομη περίοδος	1500N
Φορτίο συντριβής	Μακροπρόθεσμη (N)	300N/100mm	Σύντομη περίοδος	1000N/100mm
Ράδιο κάμψης	Δυναμικό	160N	Στατική	80N

Χαρακτηριστικά:

1.1 Η υψηλή αντοχή στη τράβηξη των συρμάτων που έχουν κολλήσει πληρούν την απαίτηση της αυτοσυγκράτησης.

1.2 Καλές μηχανικές και θερμοκρασιακές επιδόσεις

1.3 Υψηλής αντοχής χαλαρός σωλήνας ανθεκτικός στην υδρόλυση

1.4 Ειδική ένωση πλήρωσης σωλήνων εξασφαλίζει κρίσιμη προστασία των ινών

1.5 Λαμβάνονται τα ακόλουθα μέτρα για να εξασφαλιστεί η αδιάβροχη λειτουργία του καλωδίου:

1.6 Ελεύθερη ένωση πλήρωσης σωλήνων

1.7 100% πλήρωση πυρήνα καλωδίου

1.8 στερεόδεσμος από χάλυβα

Εφαρμογή:

2.1 Λειτουργία οπτικού δικτύου υψηλών επιδόσεων

2.2 Οπτικές διαδρομές υψηλής ταχύτητας σε κτίρια (FTTX)

2.3 Όλοι οι τύποι καλωδίων με διαφορετικές δομές
