Λεπτομέρειες:
|
| Τύπος: | Υδροξείδιο | Τύπος ινών: | G652D/ G657A |
|---|---|---|---|
| Χρώμα: | Μαύρο | Θερμοκρασία: | -40 έως + 70 °C °C |
| Θέρμανση αποθήκευσης: | -20 °C+60 °C | Θερμοκρασία λειτουργίας: | -20 °C+60 °C |
| Επισημαίνω: | SM Σύρμα οπτικών ινών,Διάδρομος FTTH ινών οπτικής,Φύλλα οπτικών καλωδίων FTTH με θωράκιση |
||

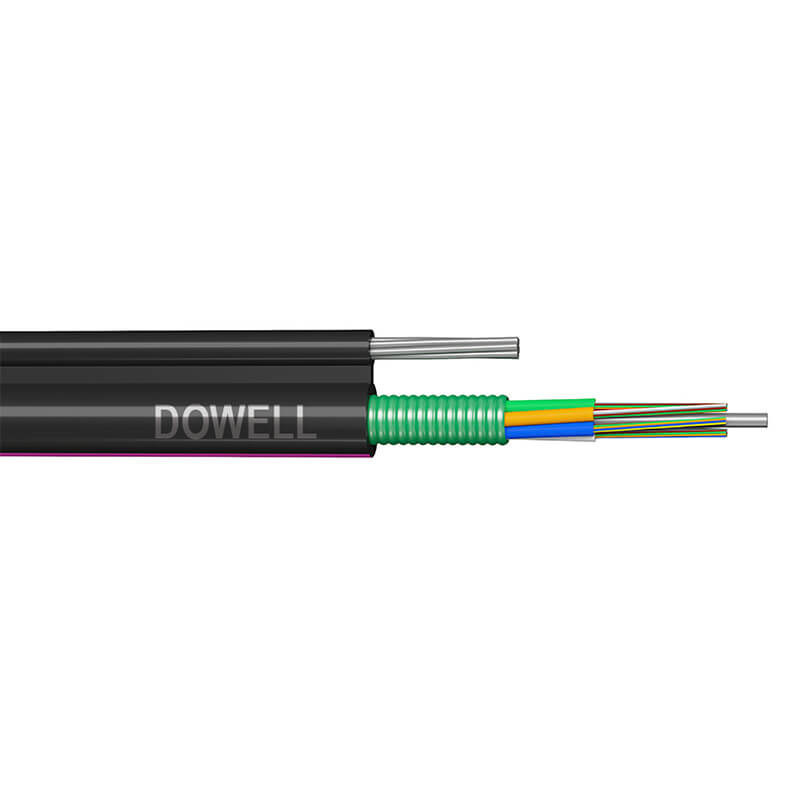

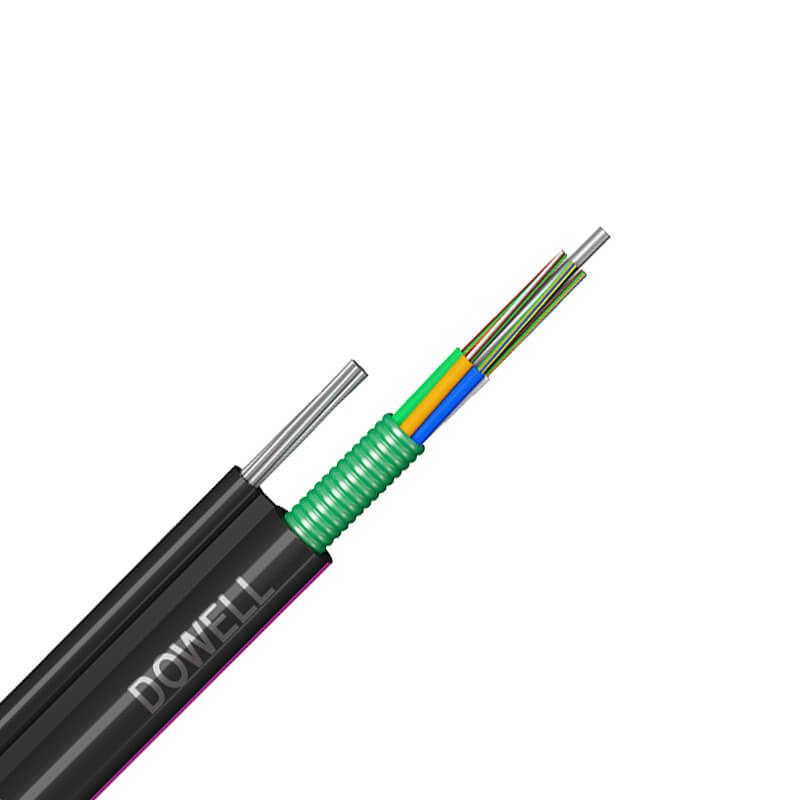

SM MM FTTH Σχήμα 8 Υφασματικό οπτικό καλώδιο PE κάλυψη

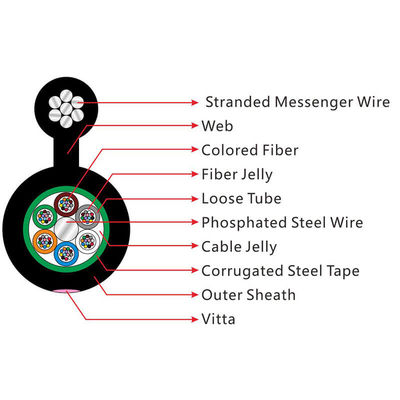

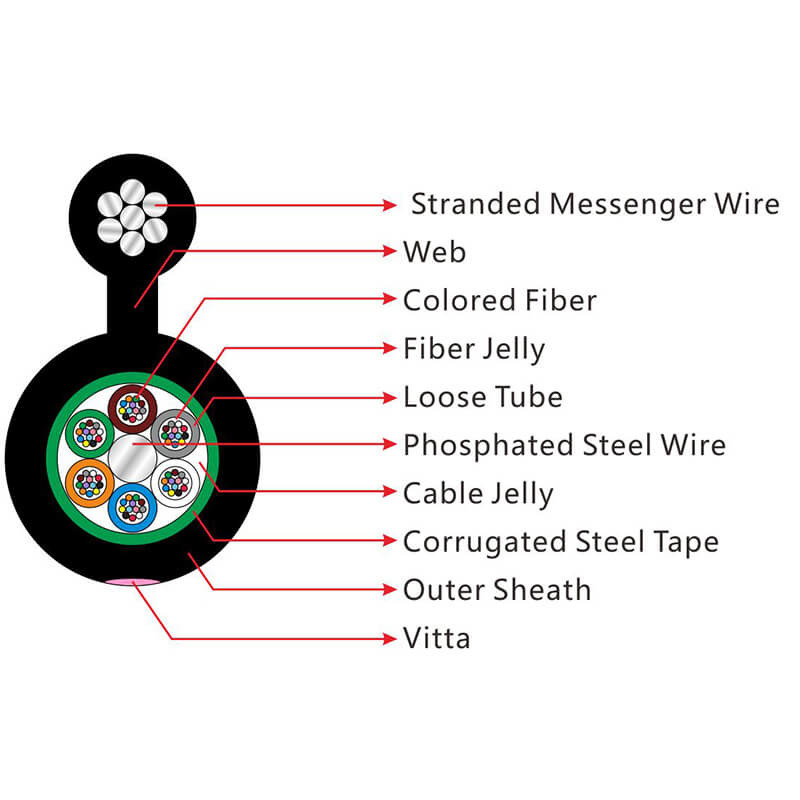

Οι ίνες τοποθετούνται σε ένα χαλαρό σωλήνα από πλαστικό υψηλού μορίου.Ένα ατσάλινο σύρμα τοποθετεί στο κέντρο του πυρήνα ως ένα μέταλλο δύναμη μέλοςΟι σωλήνες (και τα υλικά πλήρωσης) συνδέονται γύρω από το στοιχείο αντοχής σε ένα συμπαγές και κυκλικό πυρήνα καλωδίου.αυτό το τμήμα του καλωδίου συνοδεύεται από τα νήματα που έχουν κολλήσει ως το υποστηρικτικό μέρος συμπληρώνεται με μια περίβλημα πολυαιθυλενίου (PE) που θα είναι η δομή του σχήματος 8Αυτό το είδος καλωδίου εφαρμόζεται ειδικά για αυτόνομη εναέρια εγκατάσταση.
Οπτικά χαρακτηριστικά:
| Γ.652 | Γ.657 | 50/125um | 62.5/125um | ||
| Αδυνάμωση (+ 20) |
@850nm | ≤ 3,0 dB/km | ≤ 3,0 dB/km | ||
| @1300nm | ≤1,5 dB/km | ≤1,5 dB/km | |||
| @1310nm | ≤ 0,36 dB/km | ≤ 0,40 dB/km | |||
| @1550nm | ≤ 0,24 dB/km | ≤ 0,26 dB/km | |||
| Διάφραση ζώνης | @850nm | ≥ 500 MHz.km | ≥ 200 MHz.km | ||
| Κατηγορία Α 850nm | @1300nm | ≥ 1000 MHz.km | ≥ 600 Mhz.km | ||
| Αριθμητικό άνοιγμα | 0.200±0.015NA | 0.275±0.015NA | |||
| μήκος κύματος διακοπής καλωδίου | ≤ 1260nm | ≤ 1480nm | |||
Τεχνικές παραμέτρους:
| Τύπος καλωδίου | Φυτικές ίνες Κόμη. |
Σωλήνες /Διάμετρος |
Γεμιστήρας Ράβδοι |
Καλώδιο Διάμετρος χμ |
Τράβηγμα Δύναμη Μακρύ/Κοντό Χρονοδιάγραμμα N |
Σπασμός Αντίσταση Μακρύ/Κοντό Χρονοδιάγραμμα N/100m |
Ράδιο κάμψης Στατική/Δυναμική χμ |
| GYTFC8S-6 | 6 | Μισό-μισό.0 | 4 | 5.4*8.6-15.0 | 1000/3000 | 300/1000 | 10D/20D |
| GYFTC8S-12 | 12 | Μισό-μισό.0 | 3 | 5.4*8.6-15.0 | 1000/3000 | 300/1000 | 10D/20D |
| GYFTC8S-24 | 24 | 2/2.0 | 1 | 5.4*8.6-15.0 | 1000/3000 | 300/1000 | 10D/20D |
| GYFTC8S-48 | 48 | 4/2.0 | 1 | 5.4*9.8-16.5 | 1000/3000 | 300/1000 | 10D/20D |
| GYFTC8S-72 | 72 | 6/2.0 | 0 | 5.4*10.8-17.5 | 1000/3000 | 300/1000 | 10D/20D |
| Ελαφρύ σωλήνα | Υλικό | PBT | Χρώμα | Τυποποιημένο φάσμα | |||
| Σύστημα αποκλεισμού νερού | Υλικό | Τραπέζια απόσβεση νερού / γέμισμα ζελέ | |||||
| Πανοπλία | Υλικό | Ταινία από κυματοειδή χάλυβα | |||||
| Μέλος κεντρικής δύναμης | Υλικό | ΣΥΡΙΖΑ | Μέγεθος | 1.4mm ((6-48)/2.0mm ((72-144) | |||
| Μέλος της ψυχικής δύναμης | Υλικό | Σιδηροπλέγματα από χάλυβα | Μέγεθος | 7 1,0 mm | |||
| Γάλλος | Υλικό | ΠΕ | Μέγεθος | 2.0*1,5mm | |||
| Εξωτερικό | Υλικό | ΠΕ | Χρώμα | Μαύρο | |||
Εφαρμογή:
2.1 Κατάλληλο για εναέρια μέθοδο διάθεσης σωλήνων.

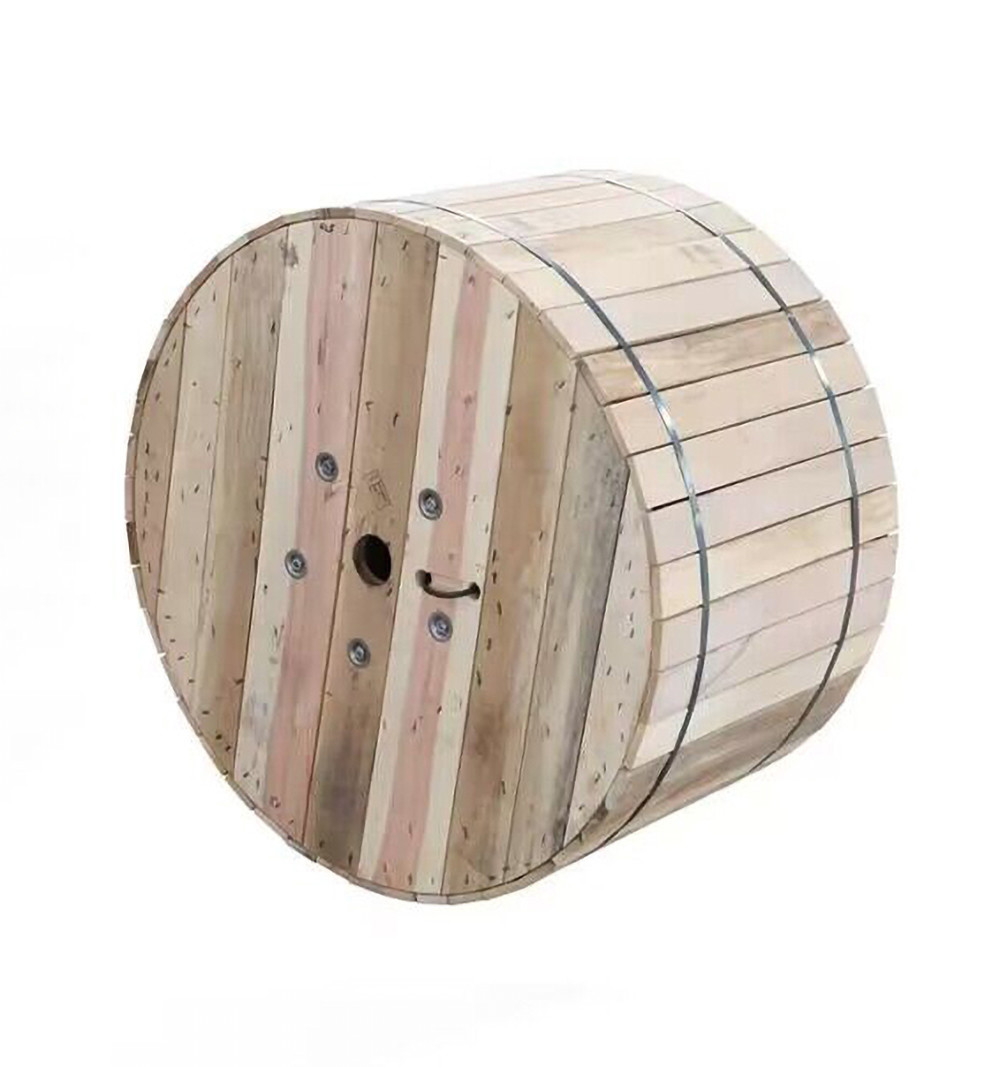

Συσκευή:
Η ροή παραγωγής:
