Λεπτομέρειες:
|
| Clamp Type: | European standard | Cable Type: | Power (hybrid) cable and fiber cable |
|---|---|---|---|
| Size: | OD 12-22mm DC power cable OD 7-8mm fiber cable | Number of Cables: | 3 power cable + 3 fiber cable |
| Επισημαίνω: | Εξωτερική λαβή άγκυρας διαφημίσεων,Εξωτερική σφραγίδα αναστολής διαφημίσεων |
||

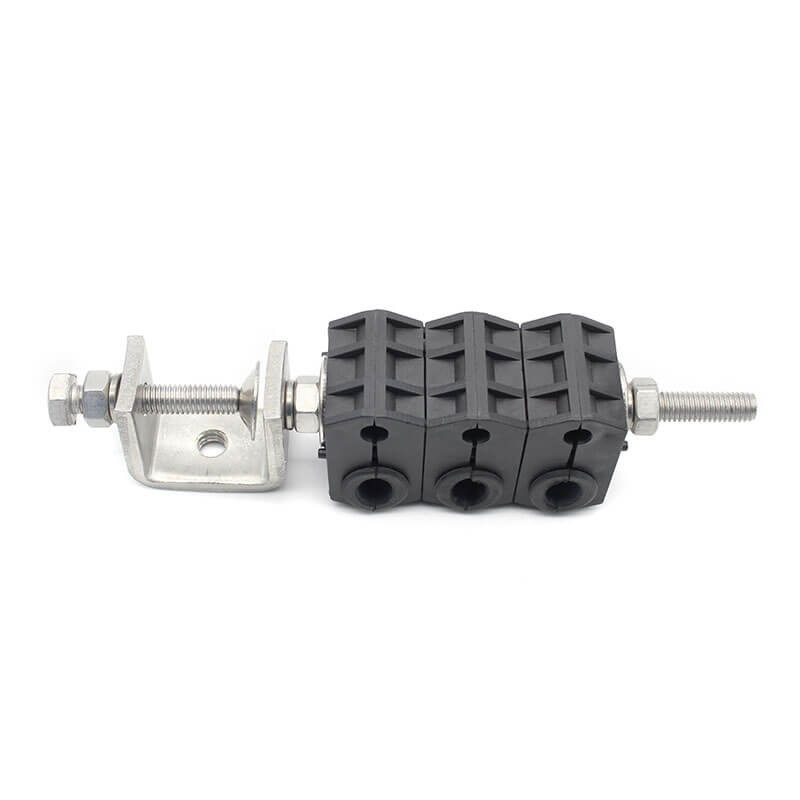

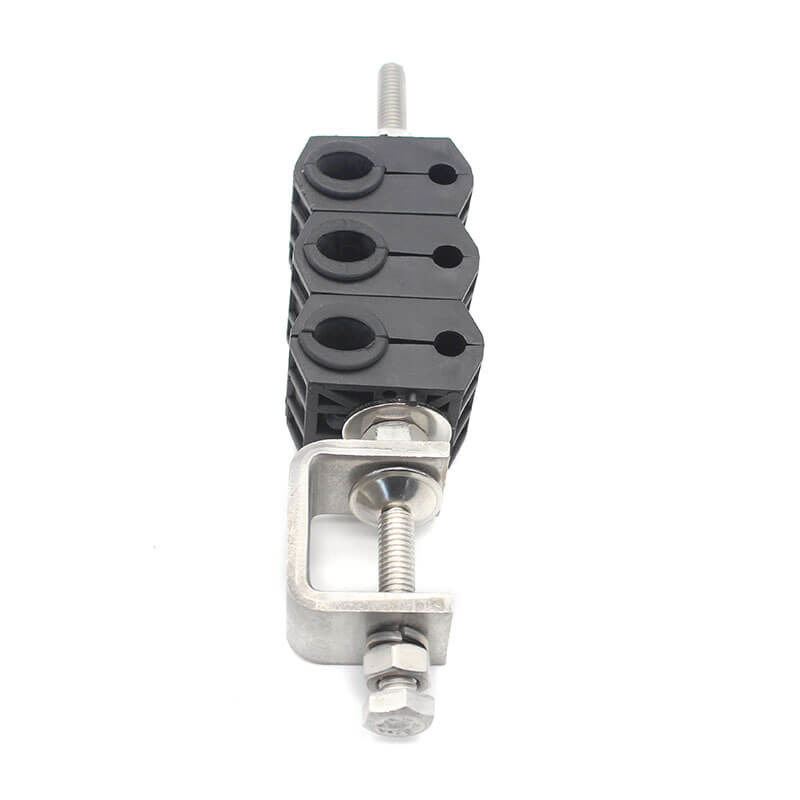

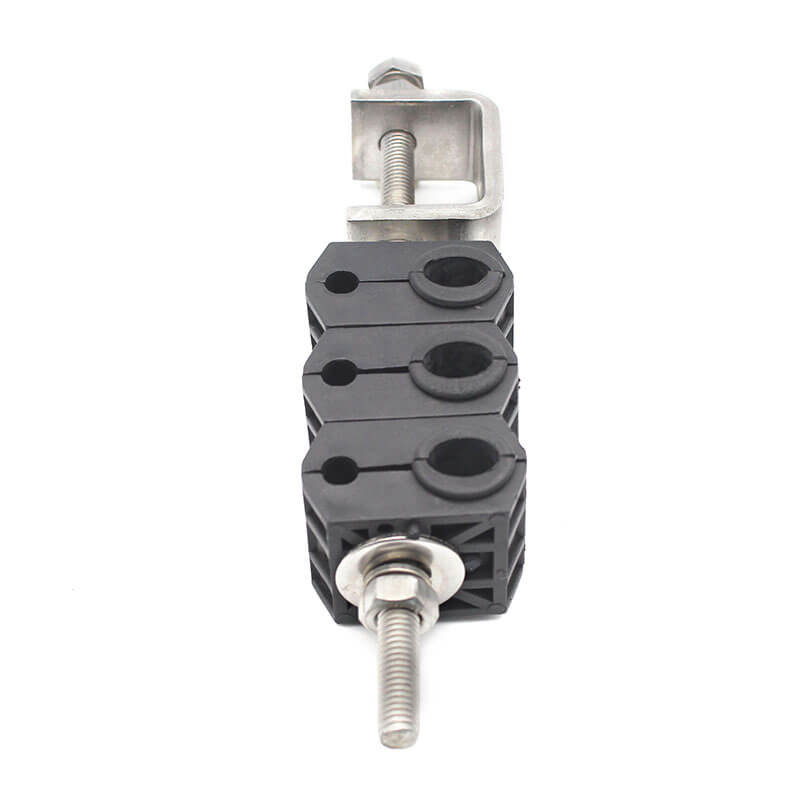

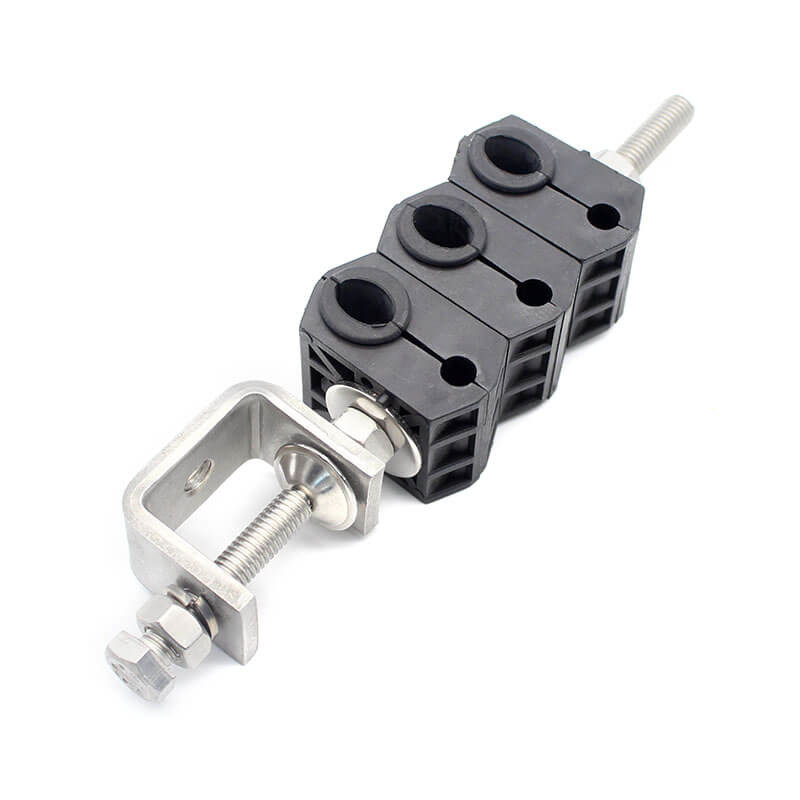

HUAWEI Ελαστικό μανίκι Φύλλα οπτικής τροφοδοσίας Κραβή καλωδίου Εξωτερική χρήση
Αυτή η σφιγκτήρα καλωδίων είναι ένα είδος συγκροτήματος μονάδων για τη στερέωση καλωδίων. Είναι κατασκευασμένο από ανθεκτικό υπεριώδες και ανθεκτικό υλικό υψηλών θερμοκρασιών.5 χιλιοστά και 3Το C-shape bracket είναι ελαφρύ και εύστοχο και είναι εύκολο να επισκευαστεί αξιόπιστα. Εκτός αυτού, μπορεί να προσφέρει μια συνδυασμένη λύση για καλώδια ισχύος (DC) και καλώδια οπτικής ινών (FO).
| Τύπος σφραγίδας | Ευρωπαϊκό πρότυπο | Τύπος καλωδίου | Υβριδικό καλώδιο ηλεκτρικής ενέργειας και καλώδιο ινών |
| Μέγεθος | Καλώδιο ισχύος συνεχούς ρεύματος OD 12-22mm Διάταξη 7 - 8 mm |
Αριθμός καλωδίων | 3 καλώδια τροφοδοσίας + 3 καλώδια ινών |
| Ανθεκτικότητα σε υπεριώδη ακτινοβολία | ≥ 1000 ώρες | Συμβατή μέγιστη διάμετρος | 19-25 χιλιοστά |
| Συμφωνητικός διάμετρος Min | 5-7 χιλιοστά | Υλικό δίδυμων πλαστικών σφραγίδων | Φύλακα γυαλιού ενισχυμένο PP, μαύρο |
| Μεταλλικό υλικό | Ατσάλι από ανοξείδωτο χάλυβα 304 | Επικοινωνία | Τραπέζι καλωδίων από χάλυβα |
| Μέγιστο ύψος στοίβας | 3 | Επιβίωση από δονήσεις | ≥ 4 ώρες σε συχνότητα συντονισμού |
Εγκατάσταση:
1.1 Αποσυνδέστε το ειδικό μπουλόνι του το C-bracket μέχρι το ringent Η απόσταση είναι μεγαλύτερη από το πάχος. από μια πλευρά από σίδερο γωνίας. και στη συνέχεια σφίξτε το ειδικό μπουλόνι M8·(Συμπλήρωση αναφοράς: 15Nm)
1.2 Παρακαλούμε αφαιρέστε το καρύδι στο Στρίψτε το και ξεσπάστε το. πλαστικό κολιέ,
1.3 Αποσυνδέστε την πλαστική σφίξιμο, βουτήξτε το καλώδιο ινών φ7mm ή φ7.5mm μέσα στην μικρή πλαστική τρύπα. Κρατήστε, βυθίστε το 3.3 τετράγωνο ή το 4Βγάλτε το καλώδιο από το πλαστικό φιαλίδιο για το καλώδιο 6 τετραγωνικών ή 8,3 τετραγωνικών και το καλώδιο βυθίζεται στην τρύπα της πλαστικής σφραγίδας (εικόνα δεξιά) ·
1.4 Τελικά κλειδώστε όλα τα μασχάλια. (Συμβολομένη ροπή του μασχάλου κλειδώματος M8 για τη λαβή:11Nm)
Εφαρμογή:
