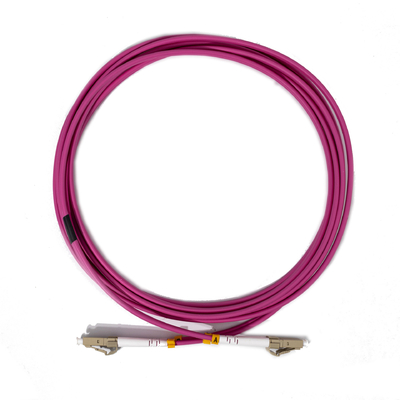

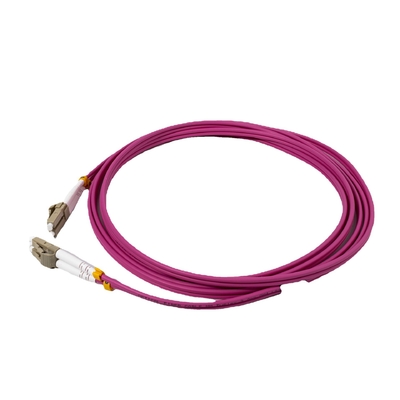

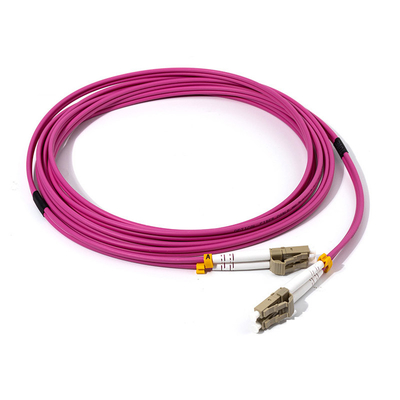

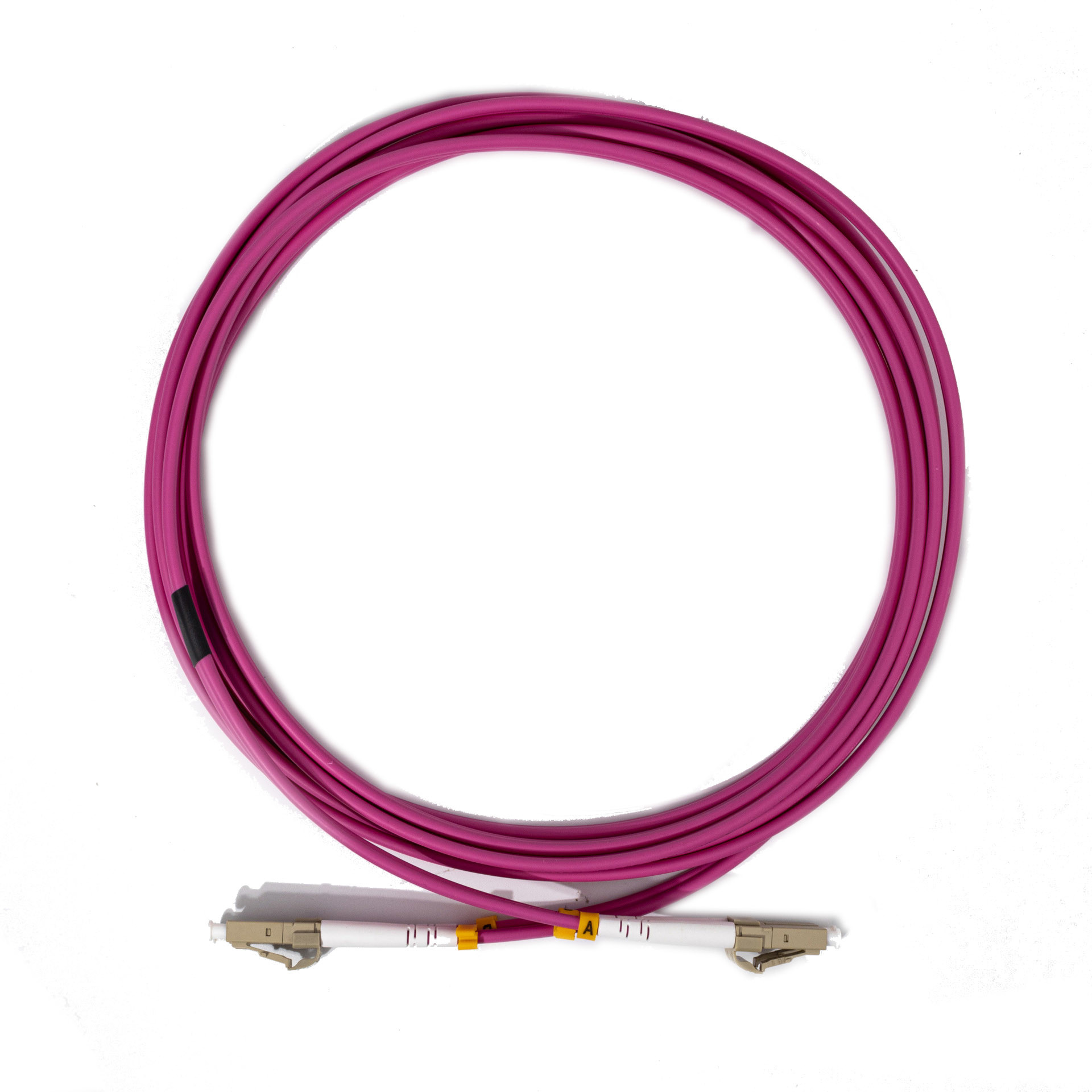

Πολυδιάστατο διπλό LC UPC προς LC UPC OM4 Διάταξη οπτικών ινών 3.0mm

Διπλό Τύπου LC UPC σε LC UPC OM4 Οπτικό Καλώδιο Patch Cord 3.0mm

Τα καλώδια patch και τα pigtails οπτικών ινών είναι εξαρτήματα που συνδέουν εξοπλισμό και εξαρτήματα σε ένα δίκτυο οπτικών ινών. Υπάρχουν πολλοί τύποι ανάλογα με τους διαφορετικούς τύπους συνδέσμων οπτικών ινών, συμπεριλαμβανομένων των FC SV SC LC E2000n MTRJn MPO κ.λπ. με single mode (9/125um) και multimode (50/125 ή 62.5/125). Το υλικό του περιβλήματος του καλωδίου μπορεί να είναι PVC, LSZH; OFNR, OFNP κ.λπ. Υπάρχουν simplex, duplex, multi fibers, Ribbon fan out και bundle fiber.

Προδιαγραφές:

Χαρακτηριστικά:

1.1 Διάμετρος Πυρήνα:
      Τυπικά 50µm ή 62.5µm (πολύ μεγαλύτερη από τον πυρήνα 9µm της single-mode ίνας).
      Επιτρέπει την διάδοση πολλαπλών τρόπων φωτός (διαδρομές φωτός), οδηγώντας σε διασπορά τρόπου σε μεγάλες αποστάσεις.
1.2 Απόσταση & Εύρος Ζώνης:
      Βελτιστοποιημένο για επικοινωνία μικρής εμβέλειας (έως 550m για 10Gbps, 1km για 1Gbps).
      Υψηλότερη εξασθένηση σε σύγκριση με την single-mode ίνα, περιορίζοντας τη χρήση σε μεγάλες αποστάσεις.
1.3 Κοινά Πρότυπα & Τύποι:
      OM1 (62.5/125µm): Πορτοκαλί περίβλημα, υποστηρίζει 1Gbps έως 275m.
      OM2 (50/125µm): Πορτοκαλί περίβλημα, βελτιωμένο εύρος ζώνης σε σχέση με το OM1.
      OM3 (50/125µm, βελτιστοποιημένο με λέιζερ): Αqua περίβλημα, υποστηρίζει 10Gbps έως 300m.
      OM4 (50/125µm, βελτιωμένο): Αqua περίβλημα, υποστηρίζει 10Gbps έως 550m και 40/100Gbps.
      OM5 (50/125µm, ευρείας ζώνης): Ανοιχτό πράσινο περίβλημα, υποστηρίζει πολυπλεξία διαίρεσης μήκους κύματος (WDM).
1.4 Τύποι Συνδέσμων:
      LC, SC, ST, FC, MTP/MPO (για συνδέσεις υψηλής πυκνότητας).
      Γυαλισμένα φινιρίσματα (UPC ή APC) για χαμηλή απώλεια εισαγωγής.

Εφαρμογή:

2.1 Κέντρα δεδομένων (συνδέσεις διακομιστή-διακόπτη).
2.2 Τοπικά Δίκτυα (LANs).
2.3 CCTV και επιτήρηση βίντεο.
2.4 Ιατρική απεικόνιση και βιομηχανικά συστήματα.
