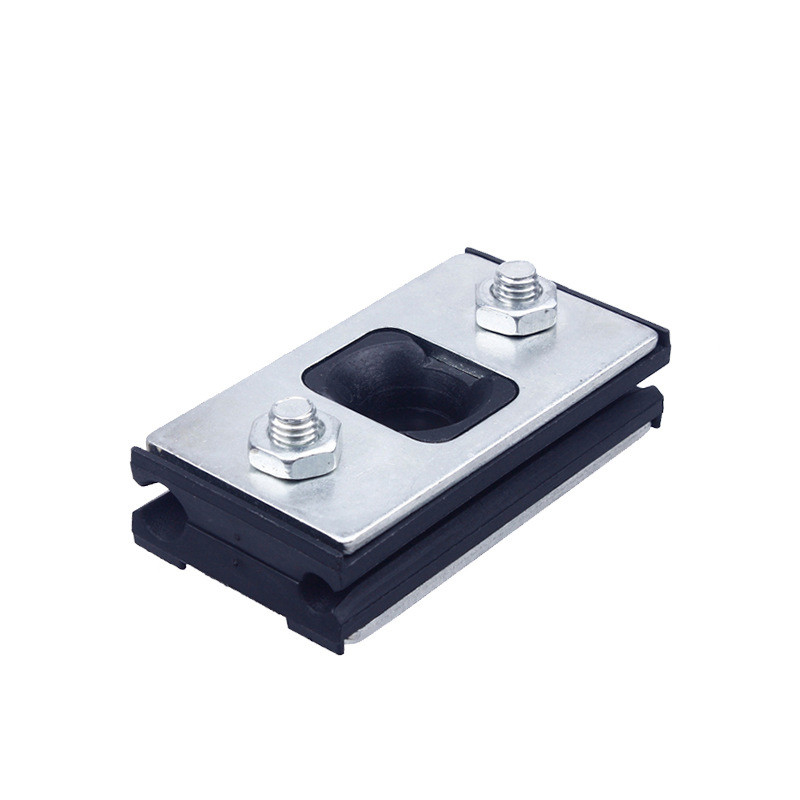

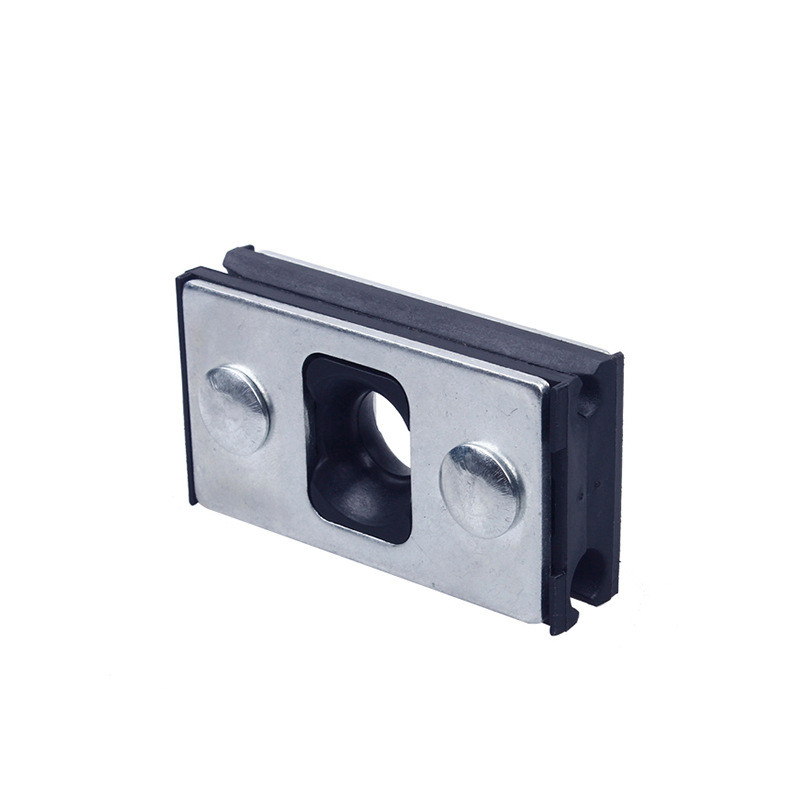

Φωτογραφία ADSS-8 Κελαμάρα αναστολής καλωδίου για τοποθέτηση στύλου σε γάντζο

Κρεμάσματα ανάρτησης για καλώδιο Fig-8

Οι σφραγίδες αναστολής είναι σχεδιασμένες για να παρέχουν αρθρωτή αναστολή για καλώδια σχήματος 8 με ατσάλινο ή διηλεκτρικά μονωμένο αγγελιοφόρο σε δίκτυα πρόσβασης με εύρος έως 90 m.Το μοναδικό πατενταρισμένο σχεδιασμό του έχει αναπτυχθεί για να προσφέρει μια καθολική συσκευή υλικού που καλύπτει όλα τα περιθώρια ανάρτησης σε ξύλιναΜε ευθείες αυλακώσεις και ένα αναστρέψιμο σύστημα, αυτές οι σφραγίδες είναι συμβατές με διαμέτρους αγγελιοφόρων από 3 έως 7 mm και 7 έως 11 mm.

Ειδικότητα:

Χαρακτηριστικά:

1.1 Καλύπτει όλα τα μεγέθη αγγελιοφόρων από 3 έως 11 mm
1.2 Λειτουργεί ως ασφάλεια για την αποφυγή ζημιών στο καλώδιο σε περίπτωση ανώμαλου κάθετου υπερφόρτωσης (δέντρο, αυτοκινητιστικό ατύχημα...)
1.3 Δηλεκτρική μόνωση 4 kV μεταξύ του καλωδιακού αγγελιοφόρου και του στύλου/σφραγίδας
1.4 Κεντρική τρύπα που επιτρέπει την τοποθέτηση σε γάντζους, ώστε να παρέχει ευέλικτο σημείο ανάρτησης και να παρέχει πρόσθετη προστασία από τις δονήσεις που προκαλούνται από τον άνεμο
Εγκατάσταση:

2.1 Σ' ένα βρόχο αγκίστριου: Η σφιγκτήρα μπορεί να τοποθετηθεί σε ένα βρόχο αγκίστριου 14 mm ή 16 mm σε ξύλινους στύλους που μπορούν να τρυπούνται. Το μήκος του βρόχου αγκίστριου εξαρτάται από τη διάμετρο του στύλου.

2.2 Σε στήριγμα στύλου με βρόχο γάντζου: Η ζεύξη μπορεί να τοποθετηθεί σε ξύλινους στύλους, στρογγυλούς στύλους σκυροδέματος και πολύγωνους μεταλλικούς στύλους με χρήση στήριξης ανάρτησης CS,ένα μπουλόνι γάντζου BQC12x55 και δύο ράβδους 20 x 0.4mm ή 20 x 0.7mm.

Εφαρμογή:

3.1 Σχεδιασμένα για αγωγούς με σύνολο αγωγών με σχήμα μορφής σχήματος 8 που είναι κατασκευασμένοι από ενισχυμένο με ίνες πλαστικό (FRP).
