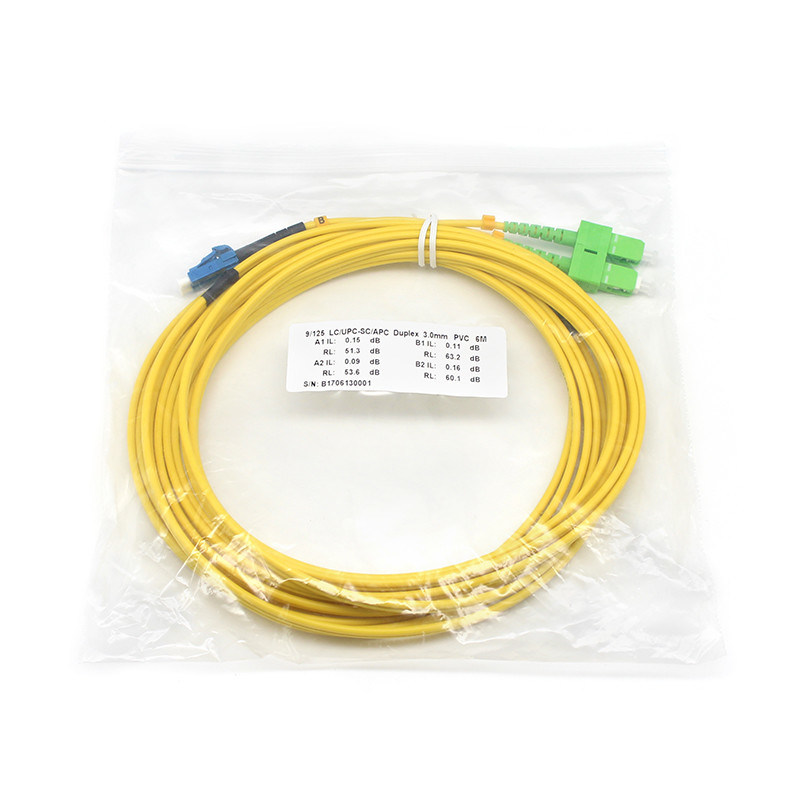

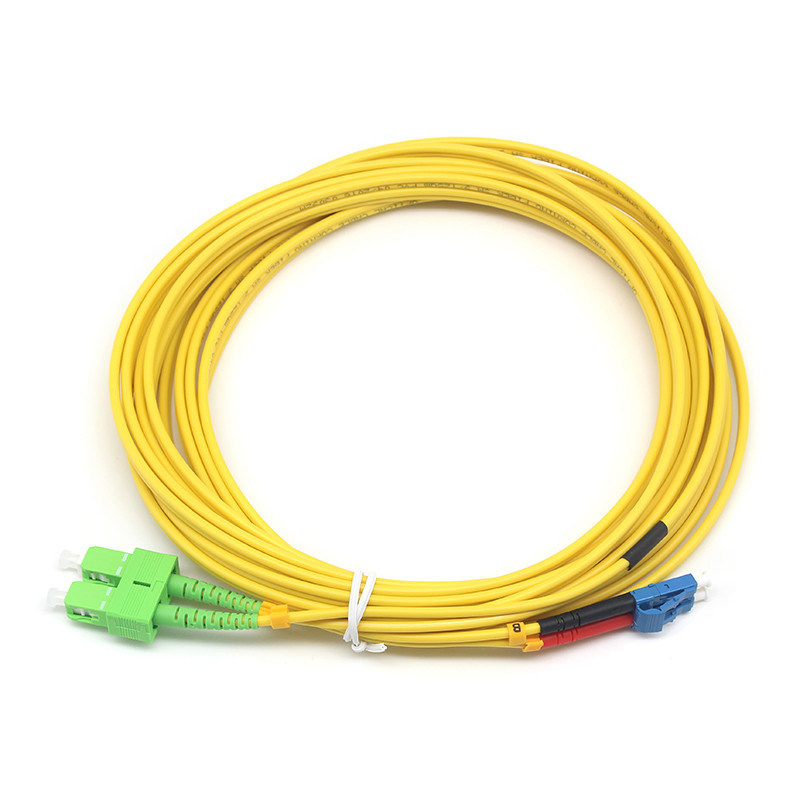

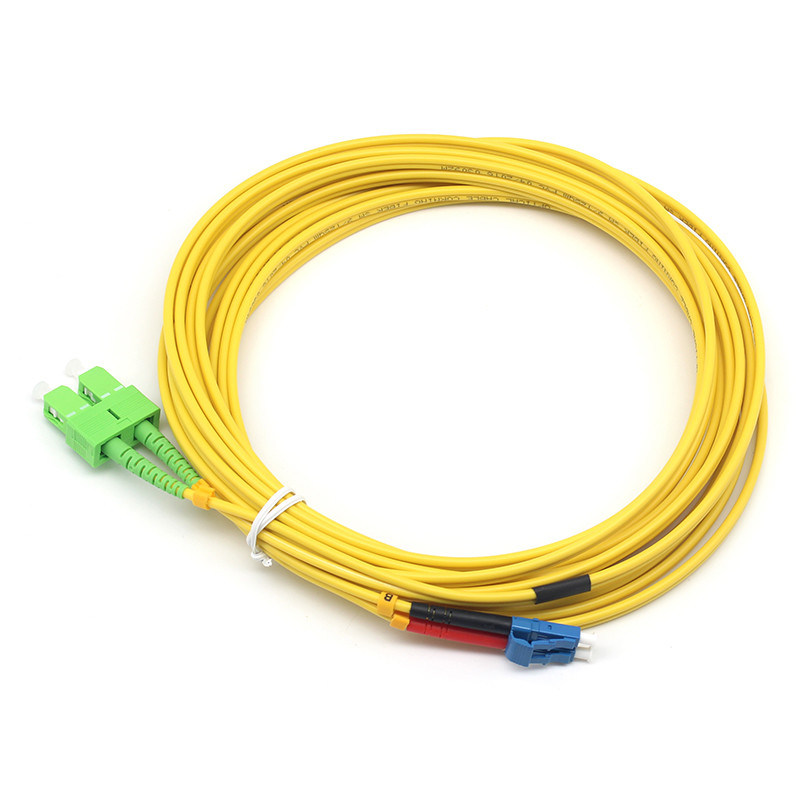

Καλώδιο οπτικής ίνας Duplex SC APC σε LC UPC SM
Τα καλώδια οπτικής ίνας είναι εξαρτήματα για τη σύνδεση εξοπλισμού και εξαρτημάτων σε δίκτυα οπτικών ινών. Υπάρχουν πολλοί τύποι σύμφωνα με διαφορετικούς τύπους συνδετήρων οπτικών ινών, συμπεριλαμβανομένων των FC SV SC LC ST E2000N MTRJN MPO κ.λπ. με μονοτροπικό (9/125um) και πολυτροπικό (50/125 ή 62.5/125). Το υλικό του μανδύα του καλωδίου μπορεί να είναι PVC, LSZH, OFNR, OFNP κ.λπ. Υπάρχουν απλά, διπλά, πολλαπλές ίνες, κορδέλα και δέσμη ινών.
Προδιαγραφές:
| Παράμετρος |
Μονάδα |
Λειτουργία |
PC |
UPC |
APC |
| Τύπος |
| Απώλεια εισαγωγής |
dB |
SM |
<0.3 |
<0.3 |
<0.3 |
| MM |
<0.3 |
<0.3 |
|
| Απώλεια επιστροφής |
dB |
SM |
>50 |
>50 |
>60 |
| MM |
>35 |
>35 |
|
| Επαναληψιμότητα |
dB |
Πρόσθετη απώλεια<0.1db, απώλεια επιστροφής< 5 dB |
| Διαδραστικότητα |
dB |
Πρόσθετη απώλεια<0.1db, απώλεια επιστροφής< 5 dB |
| Χρόνοι σύνδεσης |
φορές |
>1000 |
| Θερμοκρασία λειτουργίας |
°C |
-40 C- +75 C |
| Θερμοκρασία αποθήκευσης |
°C |
-40 C- +85 C |
Χαρακτηριστικά:
1. Τύποι ινών:
1.1 Μονοτροπική (SMF): Σχεδιασμένη για μετάδοση μεγάλων αποστάσεων (έως 100+ χλμ.), συνήθως χρησιμοποιώντας διάμετρο πυρήνα/επένδυσης 9/125µm.
1.2 Πολυτροπική (MMF): Χρησιμοποιείται για μικρότερες αποστάσεις (έως 500m-2km), με κοινά μεγέθη πυρήνα 50/125µm ή 62.5/125µm.
2. Τύποι συνδετήρων:
2.1 LC (Lucent Connector): Μικρού μεγέθους, δημοφιλής σε εφαρμογές υψηλής πυκνότητας.
2.2 SC (Subscriber Connector): Σχεδιασμός push-pull, που χρησιμοποιείται συνήθως σε datacom και τηλεπικοινωνίες.
2.3 FC (Ferrule Connector): Τύπος βιδώματος, που χρησιμοποιείται συχνά σε περιβάλλοντα με υψηλούς κραδασμούς.
2.4 ST (Straight Tip): Τύπος μπαγιονέτ, που χρησιμοποιείται σε παλαιότερα δίκτυα.
2.5 MTP/MPO: Συνδετήρες πολλαπλών ινών για συνδέσεις υψηλής χωρητικότητας (π.χ. 12/24 ίνες).
3. Τύποι γυαλίσματος
3.1 APC (Angled Physical Contact): 8° γωνιακή όψη για ελάχιστη ανακλαστικότητα (~-65dB).
3.2 UPC (Ultra Physical Contact): Υψηλότερη απώλεια ανακλαστικότητας (~-55dB).
3.3 PC (Physical Contact): Ελαφρώς στρογγυλεμένο για μειωμένα κενά αέρα.
4. Μανδύας καλωδίου:
4.1 Απλό (Simplex): Μία ίνα, ένα καλώδιο.
4.2 Διπλό (Duplex): Δύο ίνες (συχνά για Tx/Rx).
4.3 Θωρακισμένο (Armored): Ενισχυμένο για σκληρά περιβάλλοντα.
4.4 Ανθεκτικό στην κάμψη (BI): Ανθεκτικό σε αυστηρές κάμψεις.
Εφαρμογή:
5.1 Δίκτυο Τηλεπικοινωνιών
5.2 Δίκτυο Οπτικής Ευρυζωνικότητας
5.3 Σύστημα CATV
5.4 Σύστημα LAN και WAN
5.5 FTTP
