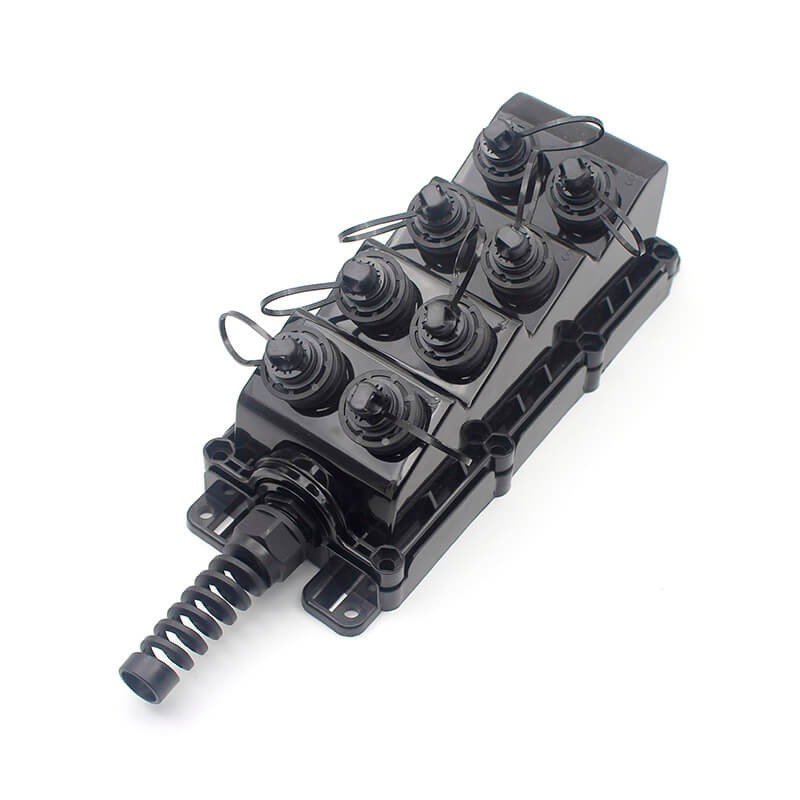

8 Θυρίδες Multi Service Terminal Box MST Closure Για FTTA
Το Multiport Service Terminal (MST) έχει σχεδιαστεί για διανομή οπτικών ινών υψηλής πυκνότητας σε υπαίθρια δίκτυα τηλεπικοινωνιών και FTTA. Η στιβαρή αδιάβροχη βαθμολογία IP68, σε συνδυασμό με τα επιβραδυντικά φλόγας υλικά και το ανθεκτικό υλικό από ανοξείδωτο χάλυβα 304, διασφαλίζει ότι αυτό το κουτί MST αποδίδει αξιόπιστα σε δύσκολα περιβάλλοντα. Προσφέρει ευέλικτες επιλογές εγκατάστασης και υποστηρίζει καλώδια πτώσης FastConnect, καθιστώντας το μια εξαιρετική επιλογή για πύργους τηλεπικοινωνιών, απομακρυσμένες εγκαταστάσεις και ρυθμίσεις έκτακτης ανάγκης δικτύου.
Προδιαγραφές:
1.1 Παράμετροι ινών:
| Όχι. |
Είδη |
Μονάδα |
Προδιαγραφές |
| G.657A1 |
| 1 |
Διάμετρος Πεδίου Λειτουργίας |
1310nm |
um |
8.4-9.2 |
| 1550nm |
um |
9.3-10.3 |
| 2 |
Διάμετρος Επένδυσης |
um |
125±0.7 |
| 3 |
Μη κυκλικότητα επένδυσης |
% |
≤ 0.7 |
| 4 |
Σφάλμα συγκέντρωσης πυρήνα-επένδυσης |
um |
≤ 0.5 |
| 5 |
Διάμετρος επίστρωσης |
um |
240±0.5 |
| 6 |
Μη κυκλικότητα επίστρωσης |
% |
≤ 6.0 |
| 7 |
Σφάλμα συγκέντρωσης επένδυσης-επίστρωσης |
um |
≤ 12.0 |
| 8 |
Μήκος κύματος αποκοπής καλωδίου |
nm |
λ∞≤ 1260 |
| 9 |
Εξασθένηση (max.) |
1310nm |
dB/km |
≤ 0.35 |
| 1550nm |
dB/km |
≤ 0.21 |
| 1625nm |
dB/km |
≤ 0.23 |
| 10 |
Απώλεια μακρο-κάμψης |
10tumx15mm ακτίνα @1550nm |
dB |
≤ 0.25 |
| 10tumx15mm ακτίνα @1625nm |
dB |
≤ 0.10 |
| 1tumx10mm ακτίνα @1550nm |
dB |
≤ 0.75 |
| 1tumx10mm ακτίνα @1625nm |
dB |
≤ 1.5 |
1.2 Παράμετροι καλωδίου:
| Είδη |
Προδιαγραφές |
| Σύρμα τόνου |
AWG |
24 |
| Διάσταση |
0.61 |
| Υλικό |
Χαλκός |
| Αριθμός ινών |
2-12 |
| Έγχρωμη ίνα επίστρωσης |
Διάσταση |
250±15um |
| Χρώμα |
Τυπικό χρώμα |
| Σωλήνας buffer |
Διάσταση |
2.0 ±0.1mm |
| Υλικό |
PBT και Gel |
| Χρώμα |
Λευκό |
| Μέλος αντοχής |
Διάσταση |
2.0 ±0.2mm |
| Υλικό |
FRP |
| Εξωτερικό περίβλημα |
Διάμετρος |
3.0x4.5mm; 4x7mm; 4.5x8.1mm; 4.5x9.8mm |
| Υλικό |
PE |
| Χρώμα |
Μαύρο |
1.3 Μηχανικά και περιβαλλοντικά χαρακτηριστικά:
| Είδη |
Μονάδα |
Προδιαγραφές |
| Τάση (Μακροπρόθεσμη) |
N |
300 |
| Τάση (Βραχυπρόθεσμη) |
N |
600 |
| Σύνθλιψη (Μακροπρόθεσμη) |
N/10cm |
1000 |
| Σύνθλιψη (Βραχυπρόθεσμη) |
N/10cm |
2200 |
| Ελάχιστη ακτίνα κάμψης (Δυναμική) |
mm |
60 |
| Ελάχιστη ακτίνα κάμψης (Στατική) |
mm |
60 |
Χαρακτηριστικά:

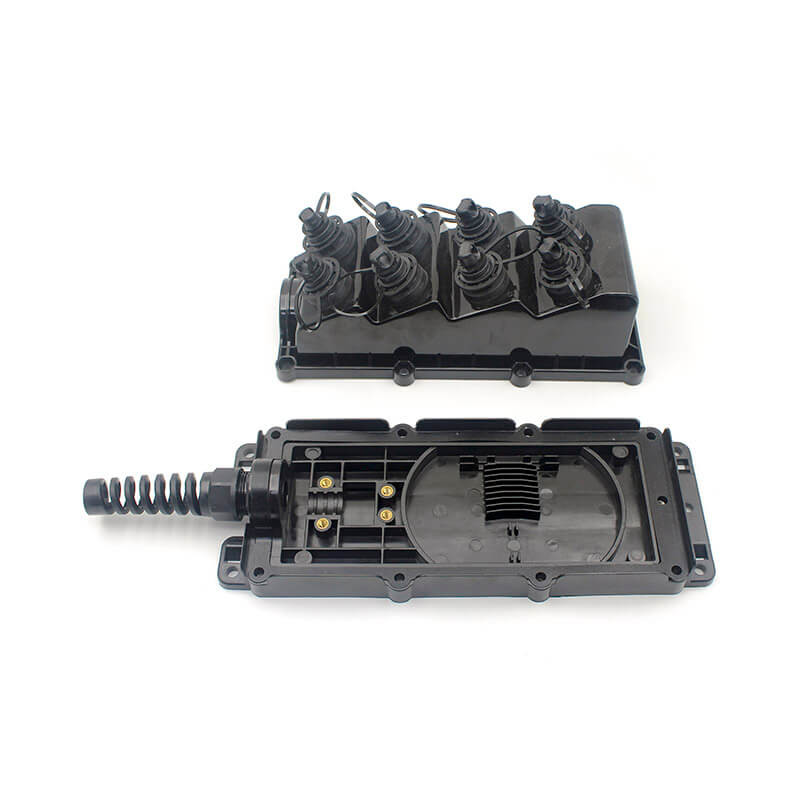

2.1 Αυτό το κουτί MST προσφέρει άφθονο χώρο για τη διαχείριση δικτύων οπτικών ινών μεγάλης κλίμακας, ιδανικό για εφαρμογές FTTA και τηλεπικοινωνιών.
2.2 Πλήρως αδιάβροχο και ανθεκτικό στη σκόνη, αυτό το κουτί εξασφαλίζει αξιόπιστη προστασία από τις κακές καιρικές συνθήκες και τις εξωτερικές συνθήκες.
2.3 Κατασκευασμένο με πλαστικό PC+ABS επιβραδυντικό φλόγας και υλικό από ανοξείδωτο χάλυβα 304, αυτό το κουτί MST είναι κατασκευασμένο για να αντέχει σε ακραίες θερμοκρασίες και καιρικές συνθήκες.

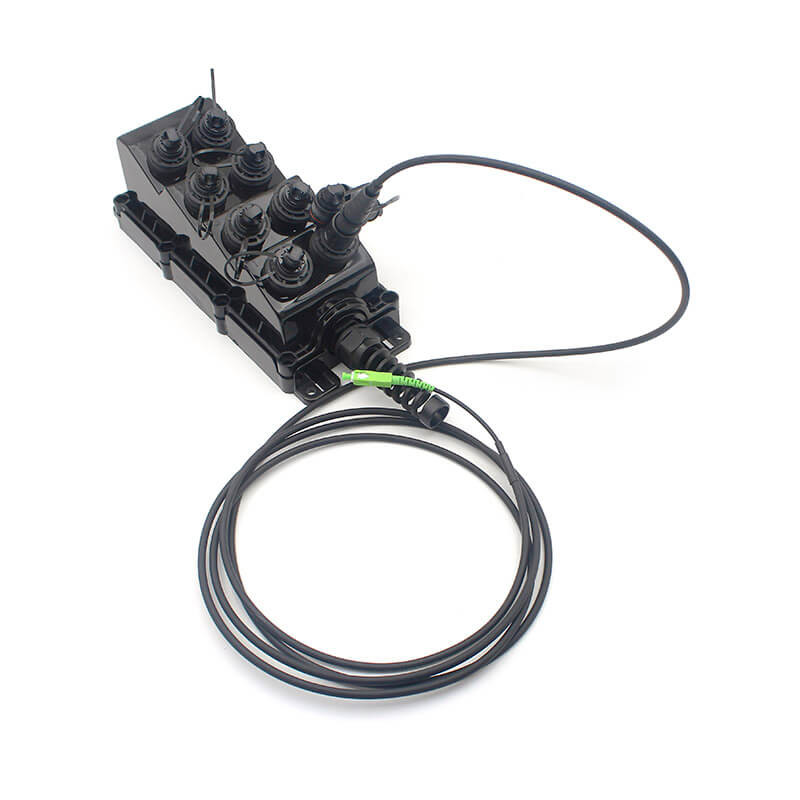

2.4 Υποστηρίζει καλώδια πτώσης FastConnect plug-and-play για γρήγορη ανάπτυξη χωρίς συγκόλληση, καθιστώντας την εγκατάσταση ευκολότερη και ταχύτερη για FTTH, FTTA και άλλες υπαίθριες εγκαταστάσεις.
2.5 Διηλεκτρικό, τονικό ή θωρακισμένο καλώδιο εισόδου
2.6 Επιλογές τοποθέτησης σε στύλο, βάθρο, φρεάτιο ή κλώνο
2.7 Αποστέλλεται με καθολική βάση στήριξης
2.8 Η φιλική προς το χρήστη συσκευασία επιτρέπει την εύκολη εκτύλιξη
Εφαρμογή:
3.1 FTTA (Fiber to the Antenna):Σχεδιασμένο για υπαίθριες εγκαταστάσεις δικτύων τηλεπικοινωνιών, το κουτί MST προσφέρει διανομή οπτικών ινών υψηλής χωρητικότητας, ιδανικό για πύργους τηλεπικοινωνιών και συστήματα κεραιών.
3.2 Δίκτυα τηλεπικοινωνιών: Ιδανικό για τη διαχείριση συνδέσεων οπτικών ινών σε σταθμούς βάσης, κεραίες και κόμβους δικτύου, εξασφαλίζοντας μετάδοση δεδομένων υψηλής ταχύτητας και σταθερή.
3.3 Δίκτυα αγροτικών και απομακρυσμένων περιοχών:
3.4 Προσωρινές ρυθμίσεις δικτύου
