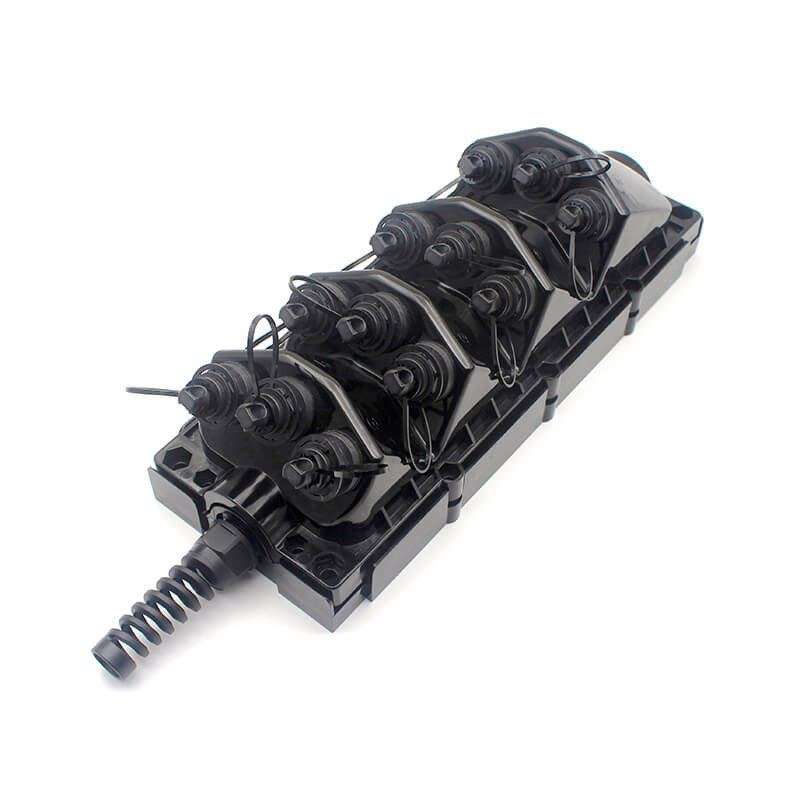

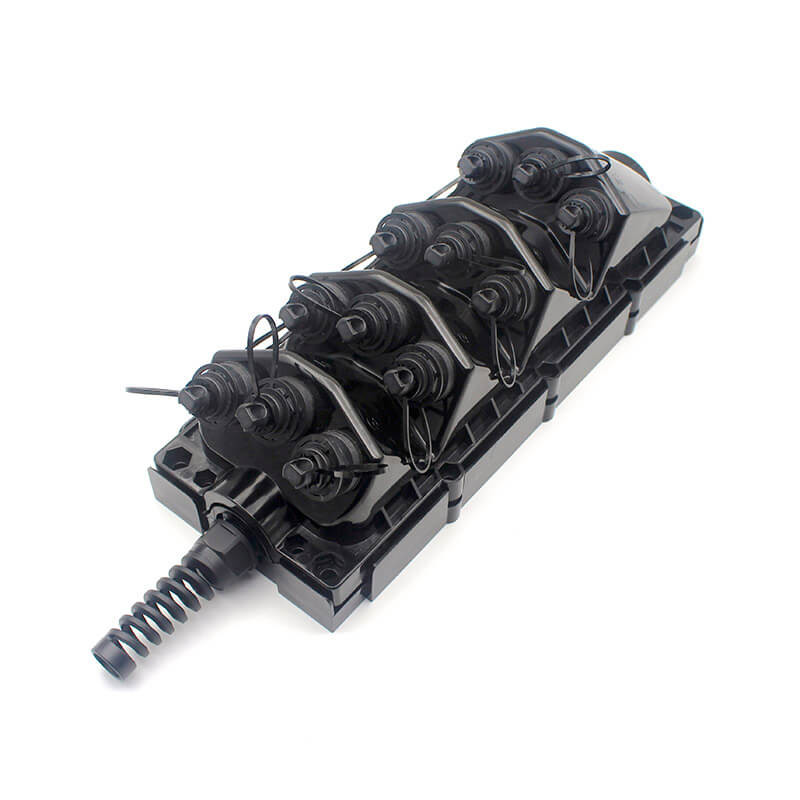

Αδιάβροχο IP68 12 Θυρών MST Multiport Service Terminal Enclosure Με Καλώδιο Drop

Ενδοεπικοινωνία Τερματικού Πολλαπλών Υπηρεσιών (MST) 12 Θυρών με Καλώδιο Πτώσης

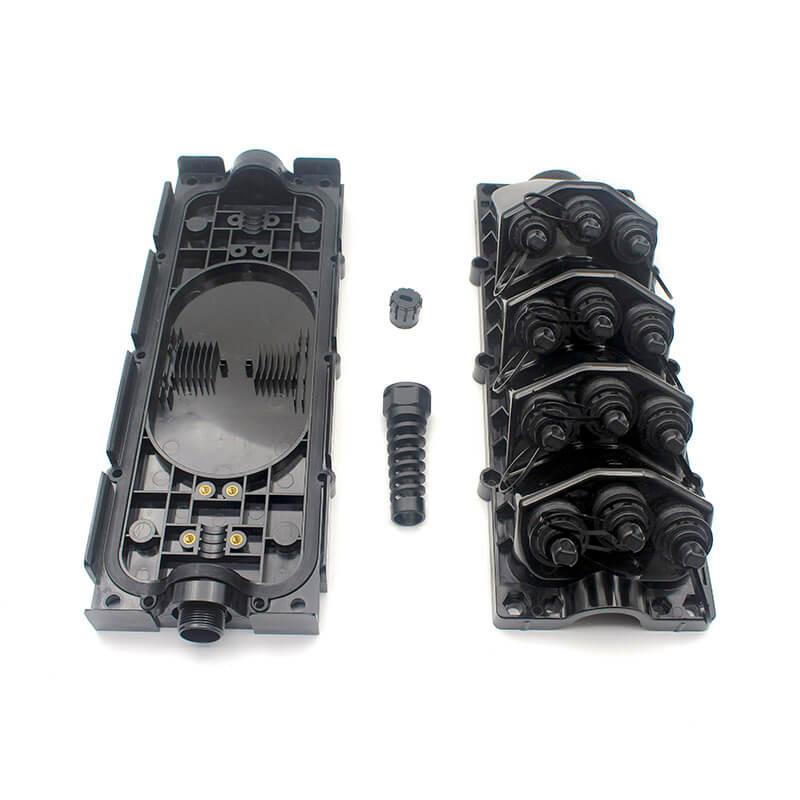

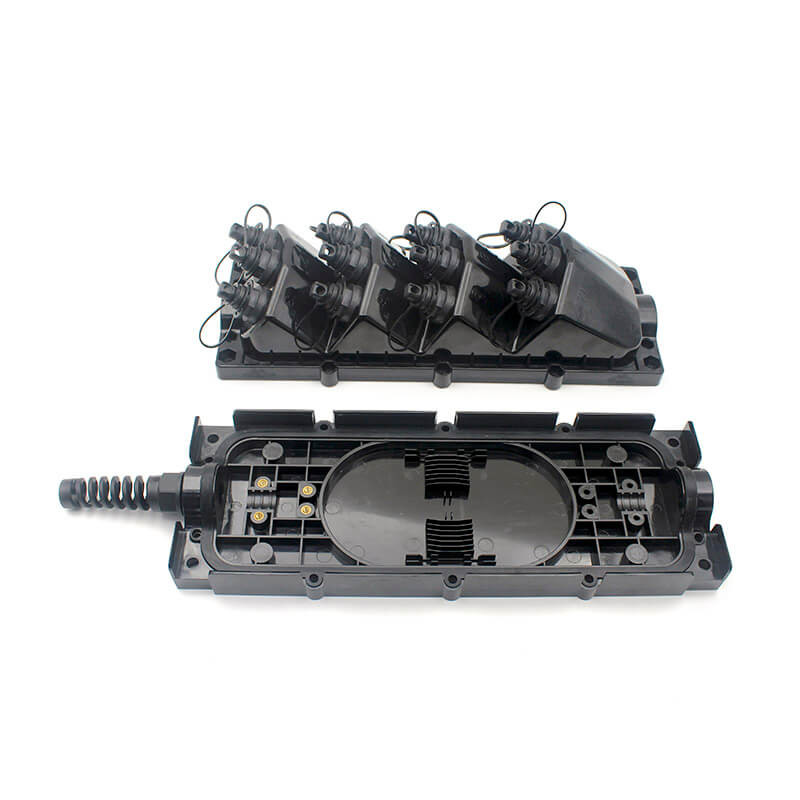

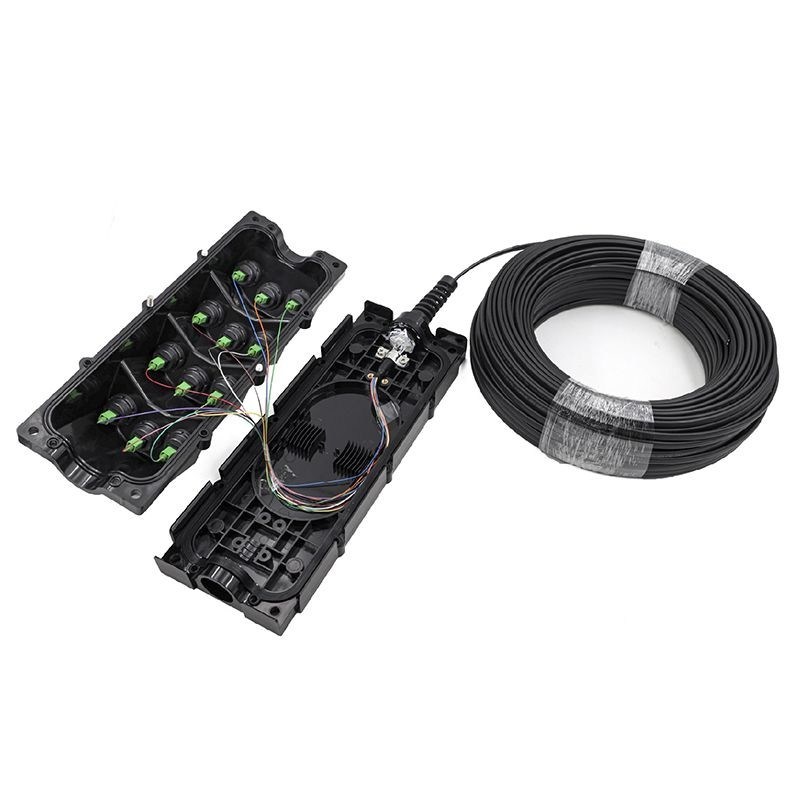

Το Τερματικό Πολλαπλών Υπηρεσιών (MST) είναι ένα περιβαλλοντικά σφραγισμένο, εξωτερικού χώρου (OSP) οπτικό καλώδιο τερματικό που παρέχει ένα σημείο σύνδεσης καλωδίων πτώσης συνδρομητών στο δίκτυο. Σχεδιασμένο για Fiber To The Premises (FTTP) εφαρμογές, το MST αποτελείται από ένα πλαστικό περίβλημα δύο τεμαχίων εξοπλισμένο με πολλαπλές οπτικές θύρες.

Αρ.	Στοιχεία		Μονάδα	Προδιαγραφή
				G.657A1
1	Διάμετρος Πεδίου Λειτουργίας	1310nm	μm	8.4-9.2
		1550nm	μm	9.3-10.3
2	Διάμετρος Επένδυσης		μm	125±0.7
3	Μη-Κυκλικότητα Επένδυσης		%	≤ 0.7
4	Σφάλμα Συγκεντρότητας Πυρήνα-Επένδυσης		μm	≤ 0.5
5	Διάμετρος Επίστρωσης		μm	240±0.5
6	Μη-Κυκλικότητα Επίστρωσης		%	≤ 6.0
7	Σφάλμα Συγκεντρότητας Επένδυσης-Επίστρωσης		μm	≤ 12.0
8	Μήκος Κυματοκοπής Καλωδίου		nm	λ∞≤ 1260
9	Εξασθένηση (μέγιστη)	1310nm	dB/km	≤ 0.35
		1550nm	dB/km	≤ 0.21
		1625nm	dB/km	≤ 0.23
10	Απώλεια Μεγάλης Καμπύλωσης	10mm ακτίνα x 15mm @1550nm	dB	≤ 0.25
		10mm ακτίνα x 15mm @1625nm	dB	≤ 0.10
		1mm ακτίνα x 10mm @1550nm	dB	≤ 0.75
		1mm ακτίνα x 10mm @1625nm	dB	≤ 1.5

1.2 Παράμετροι Καλωδίου:

Στοιχεία		Προδιαγραφές
Τονικό Καλώδιο	AWG	24
	Διάσταση	0.61
	Υλικό	Χαλκός
Αριθμός Οπτικών Ινών		2-12
Έγχρωμη Επίστρωση Οπτικής Ίνας	Διάσταση	250±15um
	Χρώμα	Τυπικό Χρώμα
Σωλήνας Προστασίας	Διάσταση	2.0 ±0.1mm
	Υλικό	PBT και Γέλη
	Χρώμα	Λευκό
Στοιχείο Ενίσχυσης	Διάσταση	2.0 ±0.2mm
	Υλικό	FRP
Εξωτερικό Περίβλημα	Διάμετρος	3.0x4.5mm; 4x7mm; 4.5x8.1mm; 4.5x9.8mm
	Υλικό	PE
	Χρώμα	Μαύρο

1.3 Μηχανικά και Περιβαλλοντικά Χαρακτηριστικά:

Στοιχεία	Μονάδα	Προδιαγραφές
Τάση (Μακροπρόθεσμη)	N	300
Τάση (Βραχυπρόθεσμη)	N	600
Συμπίεση (Μακροπρόθεσμη)	N/10cm	1000
Συμπίεση (Βραχυπρόθεσμη)	N/10cm	2200
Ελάχιστη Ακτίνα Κάμψης (Δυναμική)	mm	60
Ελάχιστη Ακτίνα Κάμψης (Στατική)	mm	60

Χαρακτηριστικά:

2.1 Ενσωματώνεται απρόσκοπτα με προσαρμογείς Corning, Huawei, ZTE και άλλες μεγάλες μάρκες αδιάβροχων προσαρμογέων, παρέχοντας ευελιξία για διάφορες διαμορφώσεις δικτύου.

2.2 Υποστηρίζει καλώδια πτώσης FastConnect plug-and-play για γρήγορη ανάπτυξη χωρίς συγκόλληση, καθιστώντας την εγκατάσταση ευκολότερη και ταχύτερη για FTTH, FTTA και άλλες εξωτερικές εγκαταστάσεις.

2.3 Ευέλικτη επιλογή θυρών: Διατίθενται τερματικά 2, 4, 6, 8.

2.4 Οι σκληρυμένοι σύνδεσμοι είναι εργοστασιακά τερματισμένοι και περιβαλλοντικά σφραγισμένοι για χρήση σε αναπτύξεις καλωδίων οπτικής πτώσης.

2.5 Διηλεκτρικά, τονιζόμενα ή θωρακισμένα καλώδια εισόδου

2.6 Επιλογές τοποθέτησης σε στύλο, βάση, φρεάτιο ή καλώδιο στήριξης

2.7 Αποστέλλεται με καθολικό βραχίονα στήριξης

2.8 Η φιλική προς το χρήστη συσκευασία επιτρέπει την εύκολη ξετύλιξη

2.9 Εργοστασιακά σφραγισμένο περίβλημα για περιβαλλοντική προστασία

Εφαρμογή:

3.1 Έργα FTTH
3.2 Έργα FTTA
3.3 Συνδέσεις καλωδίων φορτηγών
3.4 Επικοινωνίες αναγνώρισης ή στρατιωτικές
