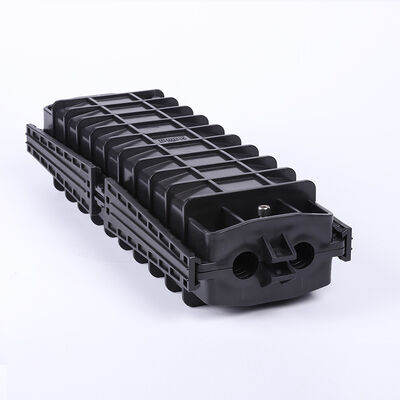

48 πυρήνες Inline Type Fiber Optic Splice Closure 2 σε 2 έξω Αδιάβροχο

Αδιάβροχο κλείσιμο με οπτικές ίνες τύπου 48 πυρήνων 2 σε 2 έξω

Ένα ενσωματωμένο κλείσιμο οπτικών ινών είναι ένα προστατευτικό περίβλημα που χρησιμοποιείται για τη σύνδεση, τη διακλάδωση και την αποθήκευση καλωδίων οπτικών ινών κατά μήκος μιας διαδρομής καλωδίων. Σε αντίθεση με το κλείσιμο με θόλο ή τοίχο, έχει σχεδιαστεί για εγκατάσταση σε σειρά (απευθείας στο καλώδιο) σε εναέριες, υπόγειες ή θαμμένες εφαρμογές, δημιουργώντας ένα στεγανό, ανθεκτικό και επανεισόδου σημείο διασταύρωσης.

Προσδιορισμός:

Τύποι:

1.1 Κατά εγκατάσταση:

Κεραία: Τοποθετείται σε νήμα στήριξης μεταξύ πόλων. Ελαφρύ, ανθεκτικό στην υπεριώδη ακτινοβολία, με ισχυρά στηρίγματα ανάρτησης.

Υπόγεια/Θαμμένα: Εγκαθίστανται σε φρεάτια, λαβές ή απευθείας θαμμένα. Να έχετε στιβαρά, ανθεκτικά στη διάβρωση κελύφη και συχνά ένα κυλινδρικό σχήμα "χάπι" για να αντέχουν την πίεση επίχωσης και την υγρασία.

Αγωγός: Εγκαθίσταται εντός αγωγού ή αγωγού.

1.2 Με καλωδιακή είσοδο/έξοδο:

Παραγωγή (Straight-Through): Το πιο κοινό. Το καλώδιο εισέρχεται στο ένα άκρο και εξέρχεται από το άλλο, διατηρώντας τη γραμμική διαδρομή. Χρησιμοποιείται για μάτισμα από σημείο σε σημείο.

Διακλάδωση (Πατήστε): Ένα ή περισσότερα καλώδια εισέρχονται και πολλά μικρότερα καλώδια διακλαδίζονται. Χρησιμοποιείται για διανομή ή διαχωρισμό δικτύου.

Συναρμολόγηση πισινών: Δύο καλώδια μπαίνουν από αντίθετα άκρα και συνδέονται εσωτερικά.

Εφαρμογές:
2.1 Δίκτυα μεγάλων αποστάσεων και κορμού: Συναρμολόγηση καλωδίων σε μεγάλες αποστάσεις (π.χ. μεταξύ πόλεων).

2.2 Δίκτυα Fiber-to-the-Home (FTTH): Δημιουργία σημείων διανομής όπου ένα καλώδιο τροφοδοσίας διακλαδίζεται σε πολλαπλά καλώδια πτώσης.

2.3 Επισκευή & Αποκατάσταση Δικτύου: Γρήγορη αποκατάσταση ενός κομμένου καλωδίου συνδέοντας σε ένα νέο τμήμα.

2.4 Σύνδεση τμήματος καλωδίου: Σύνδεση κυλίνδρων καλωδίου μήκους κατασκευής κατά την αρχική ανάπτυξη.

2.5 Σημεία μετάβασης: Αλλαγή τύπων καλωδίων (π.χ. από εναέριο σε θαμμένο) ή σύνδεση θωρακισμένου σε μη θωρακισμένο καλώδιο.

Πώς να επιλέξετε το σωστό κλείσιμο ενσωματωμένο:

3.1 Περιβάλλον: Εναέριο, θαμμένο, υποβρύχιο; Καθορίζει τη βαθμολογία IP (Προστασία εισόδου) (π.χ. IP68 για υποβρύχιο) και την αντοχή του υλικού.

3.2 Cable Count & Fiber Count: Πρέπει να περιλαμβάνει τον αριθμό των καλωδίων και το σύνολο των κλώνων ινών (π.χ. 2 καλώδια x 144 ίνες το καθένα).

3.3 Επανεισαγωγή: Χρειάζεται να προσθέσετε ίνες ή να επαναδιαμορφώσετε αργότερα; Τα περισσότερα έχουν σχεδιαστεί για πολλαπλές επανεισόδους.

3.4 Μέθοδος σφράγισης: Θερμοσυρρίκνωση (πολύ αξιόπιστη αλλά χρειάζεται φακό), σφράγιση γέλης (καθαριστικό, χωρίς εργαλεία) ή μηχανική συμπίεση.

3.5 Μέγεθος & Διαμόρφωση θύρας: Βεβαιωθείτε ότι έχει αρκετές θύρες της σωστής διαμέτρου για τα καλώδιά σας.

3.6 Συμμόρφωση με τα πρότυπα: Πρέπει να πληροί τα σχετικά βιομηχανικά πρότυπα (π.χ. Telcordia GR-771, ICEA).
